施工例

•

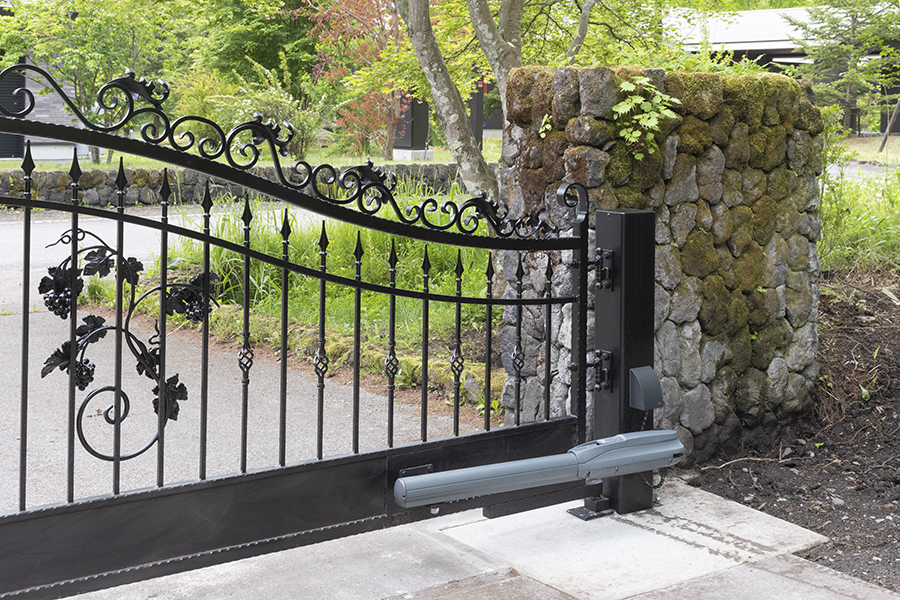

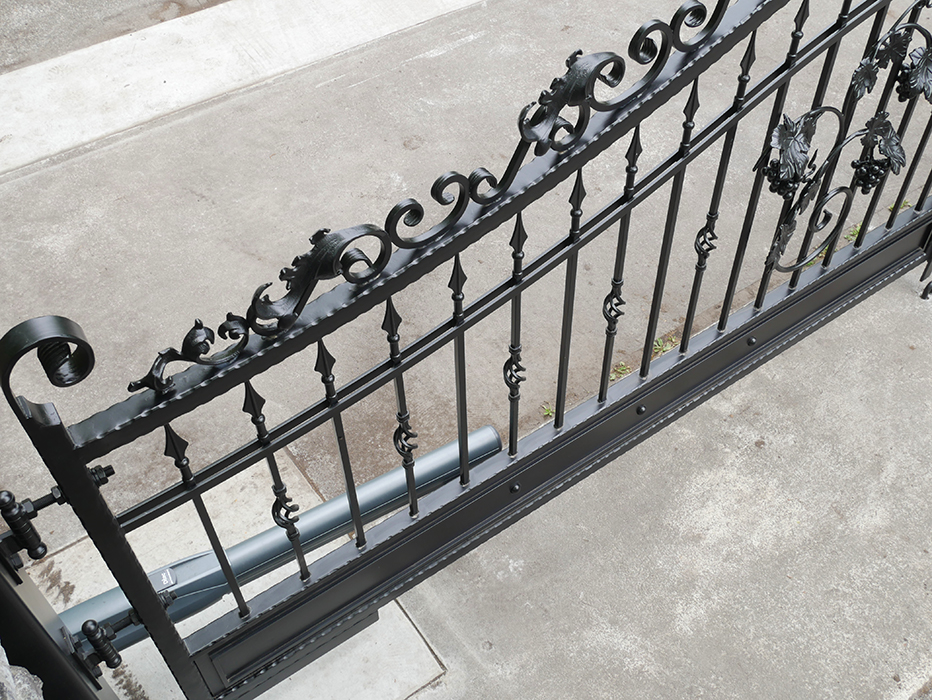

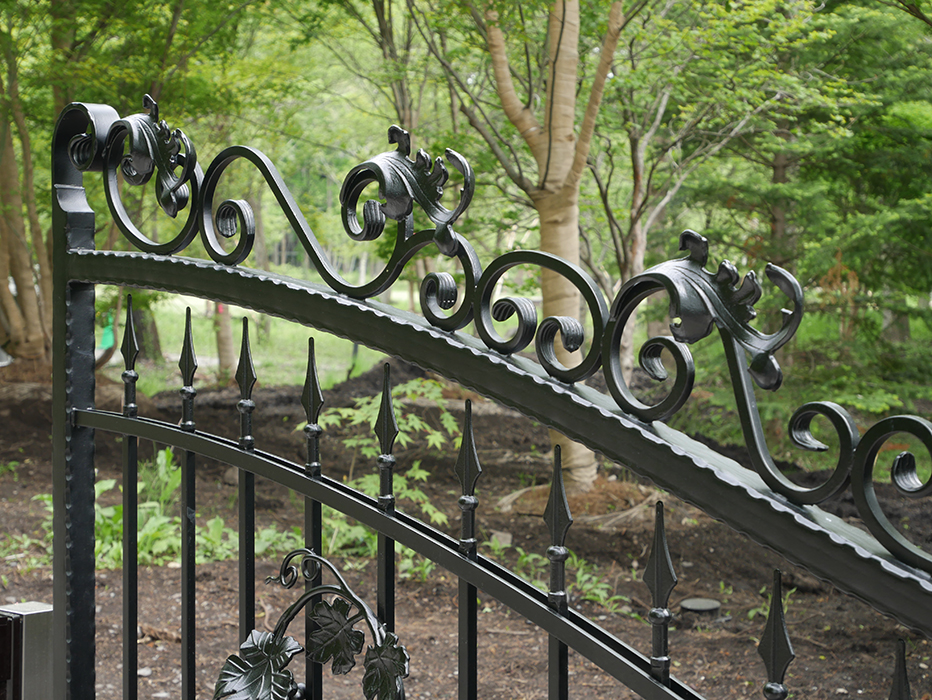

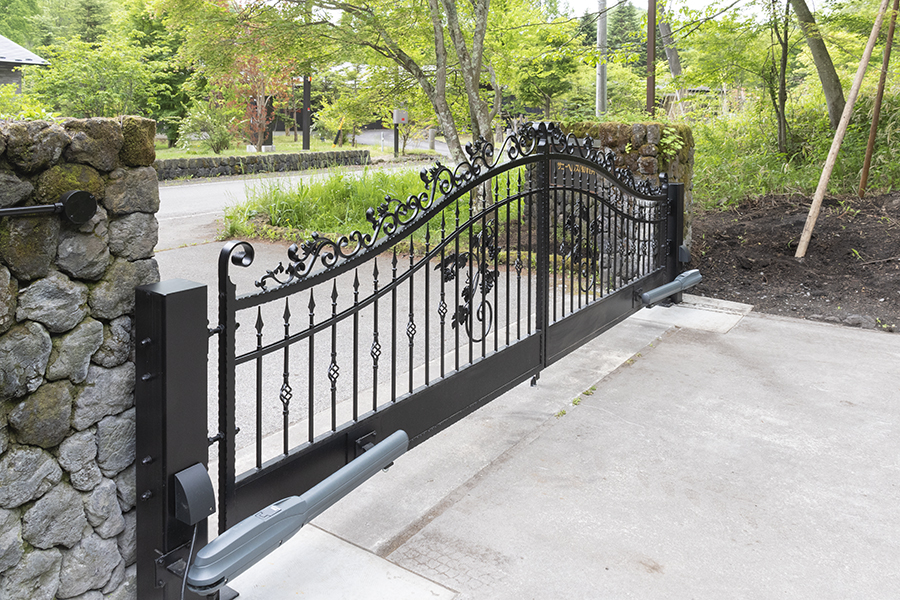

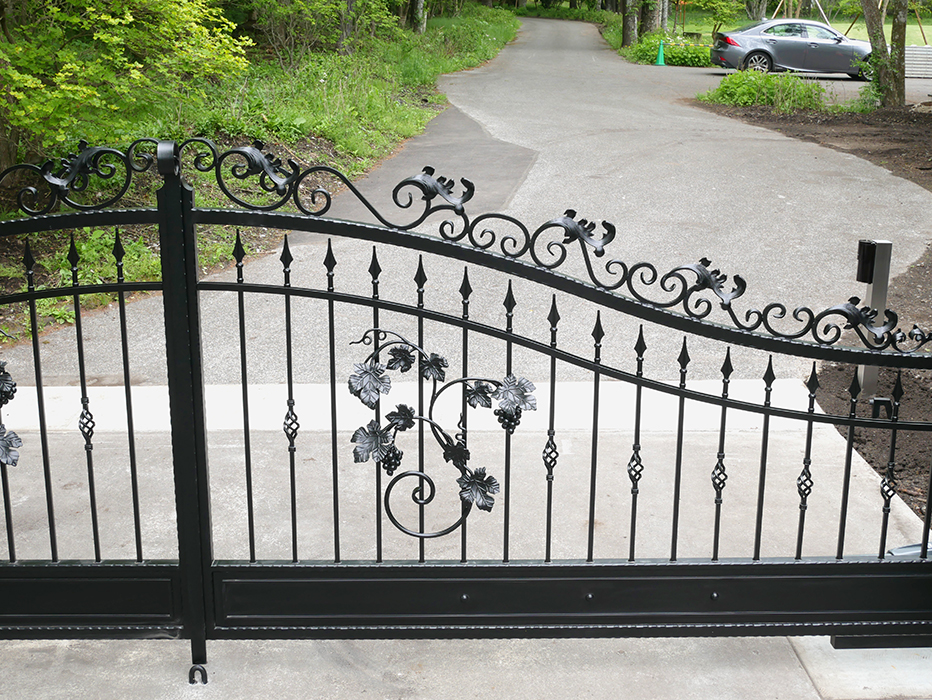

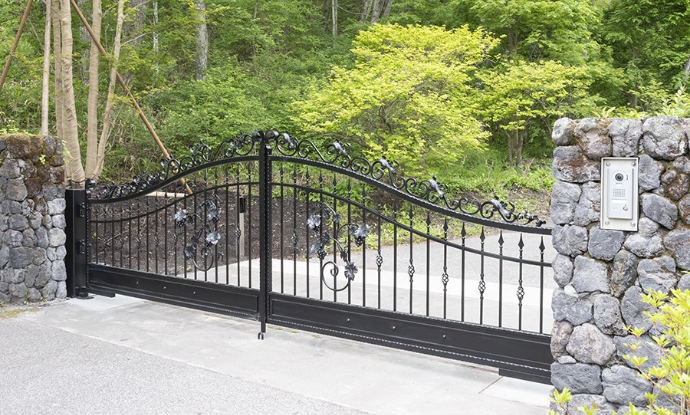

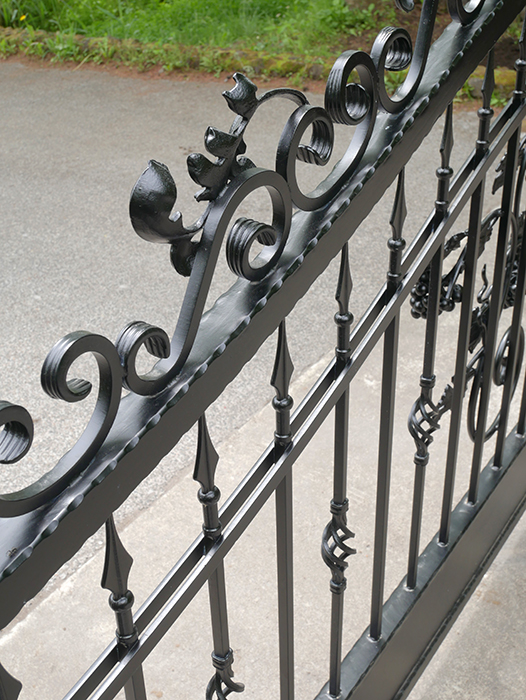

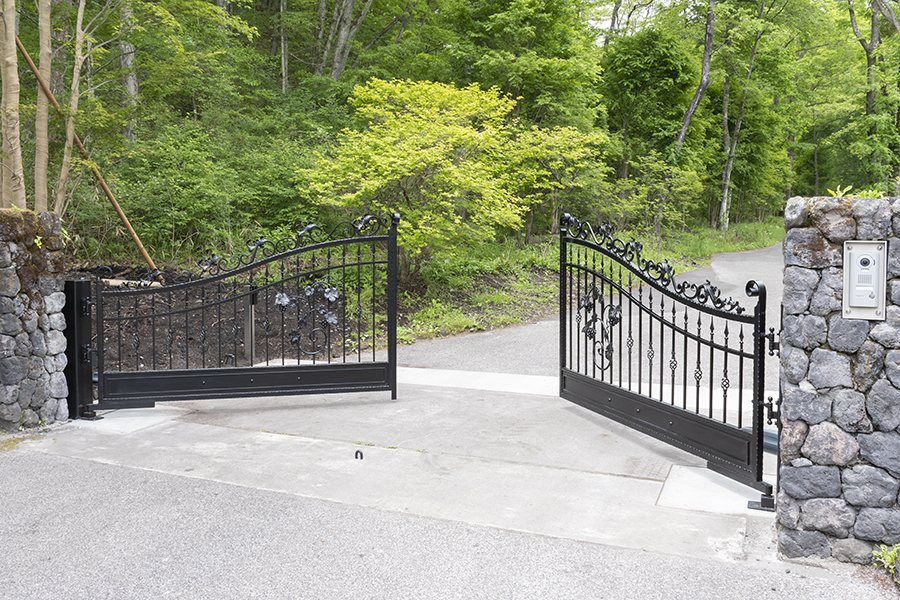

  CASE A-11

  スウィング型

  W4375×H1400mm

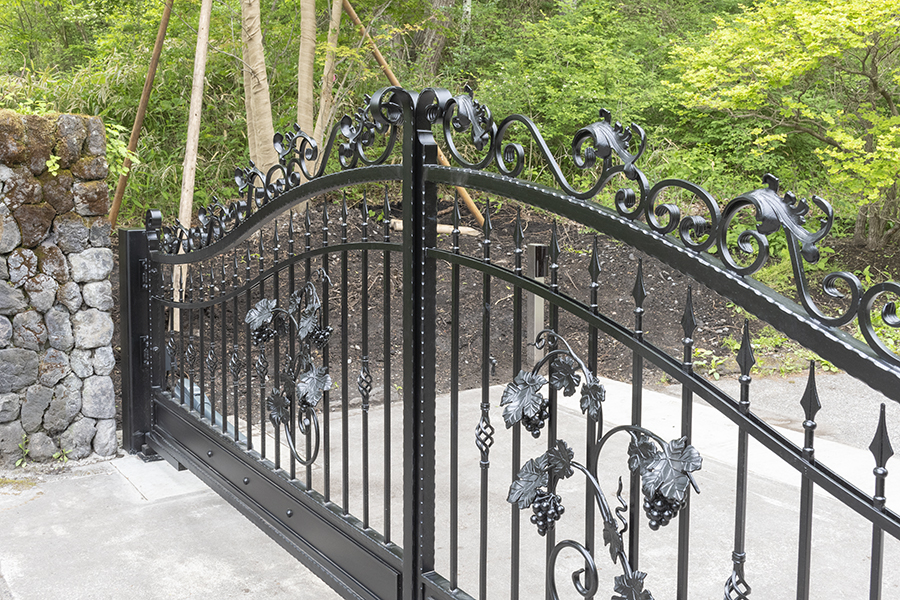

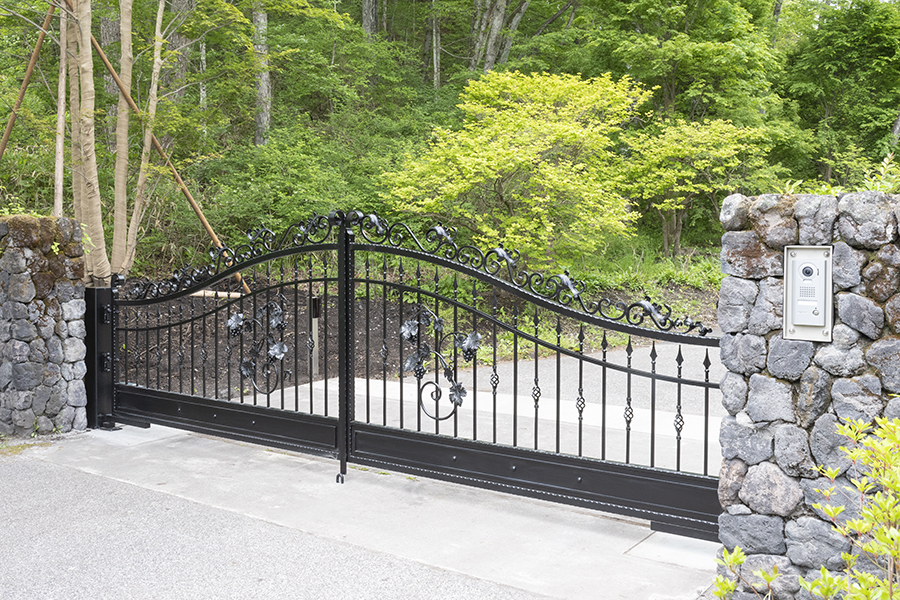

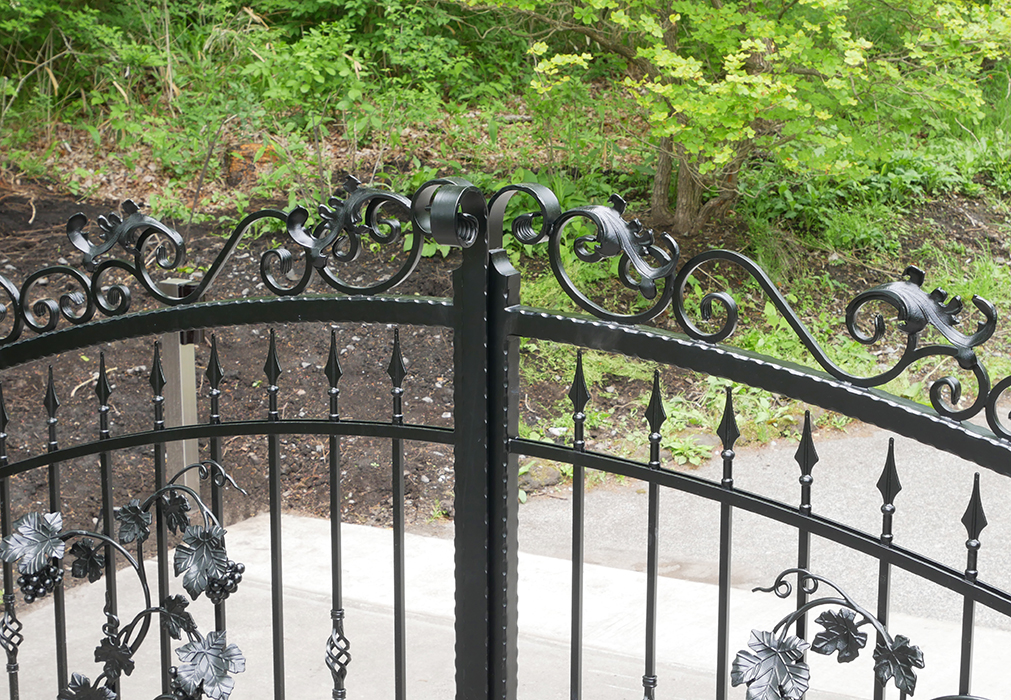

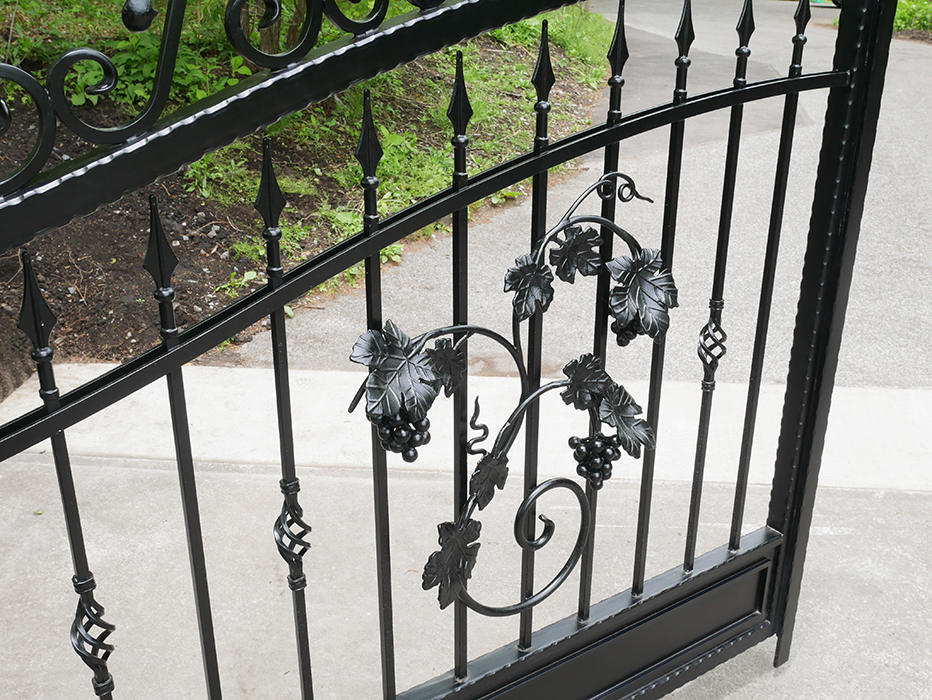

  軽井沢の保養施設を車で出入りするための門扉。もともとあった手動式の木製門扉が経年劣化のため、景観にも合うロートアイアン製に変えたいとの依頼を受けました。総ワイド4.4mに対し、高さはトップの部分でも1500mm程度と低く、荷重を受け止めるためにしっかりとした基礎工事と、150mm角の肉厚パイプ支柱でしっかり固定しています。軽井沢の自然にマッチした素晴らしい景観になっています。

  基本情報
  種別	保育園／クリニック／その他施設
  場所	長野県北佐久郡
  内容	大型自動門扉
  期間	2.5ヵ月（工場製作１ヶ月含）

  ※ここに掲載されている物件の情報や製品の状態は撮影当時のものであり、現在の状況と異なる場合があります。

  参考上代：￥3,533,000（税別）［駆動装置・取付費別］

•

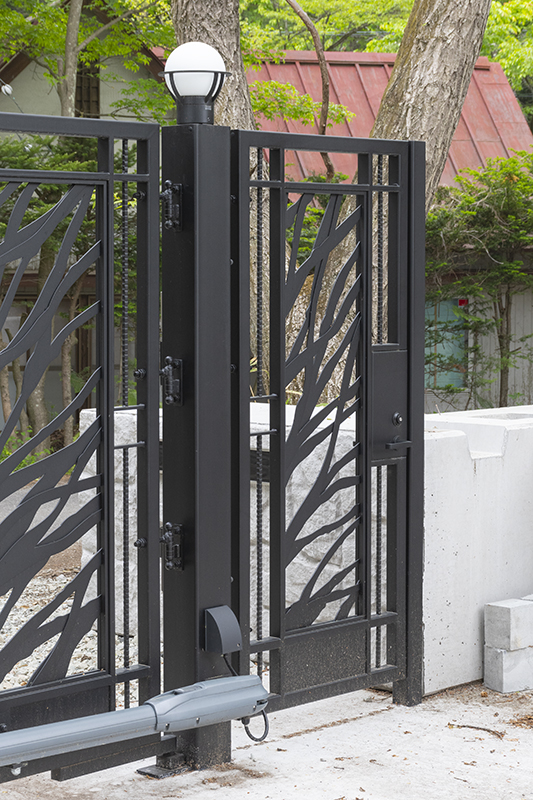

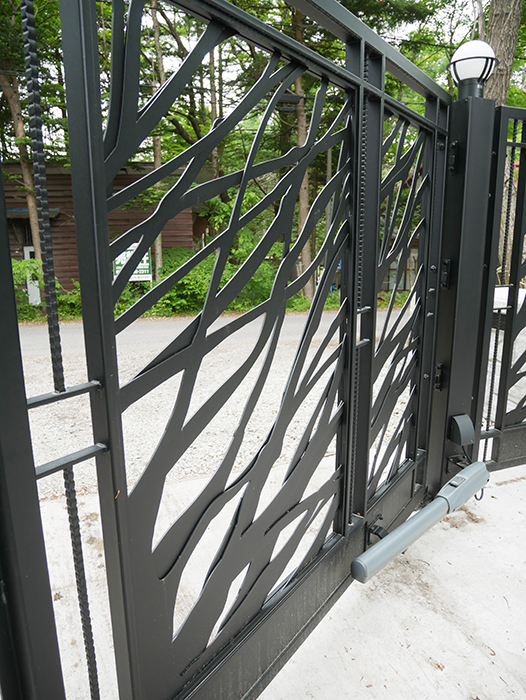

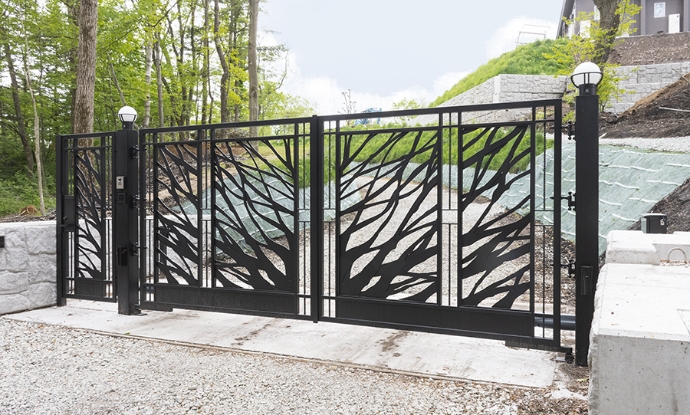

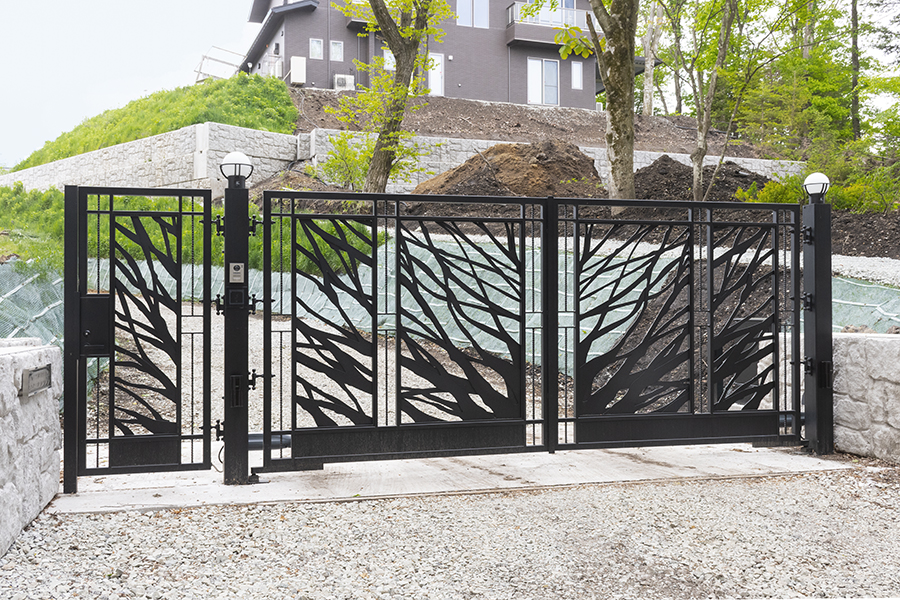

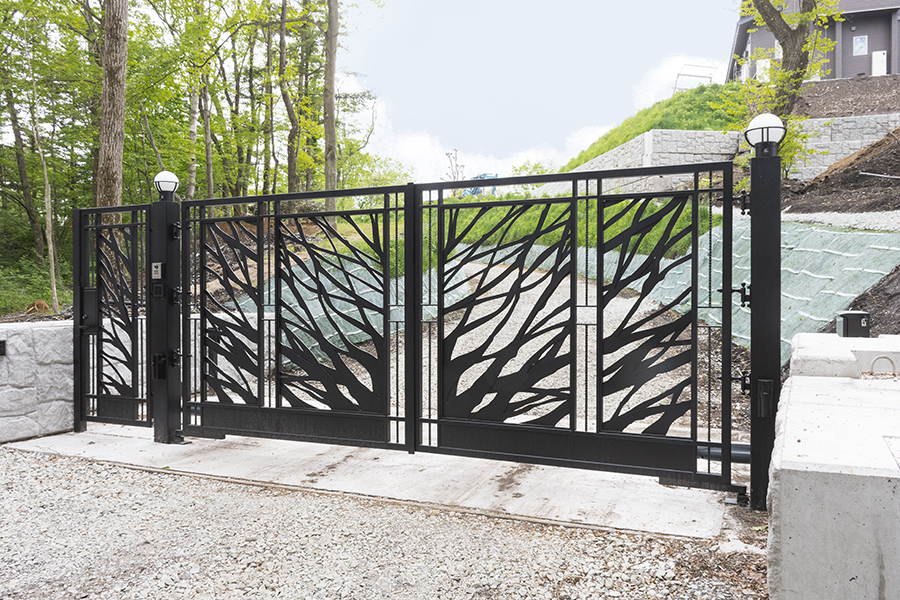

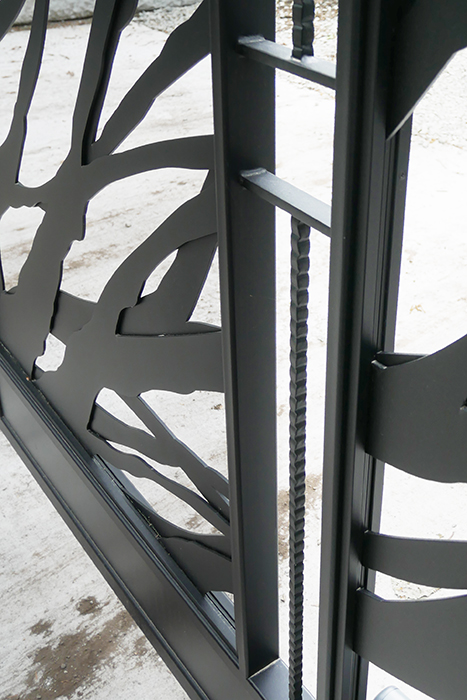

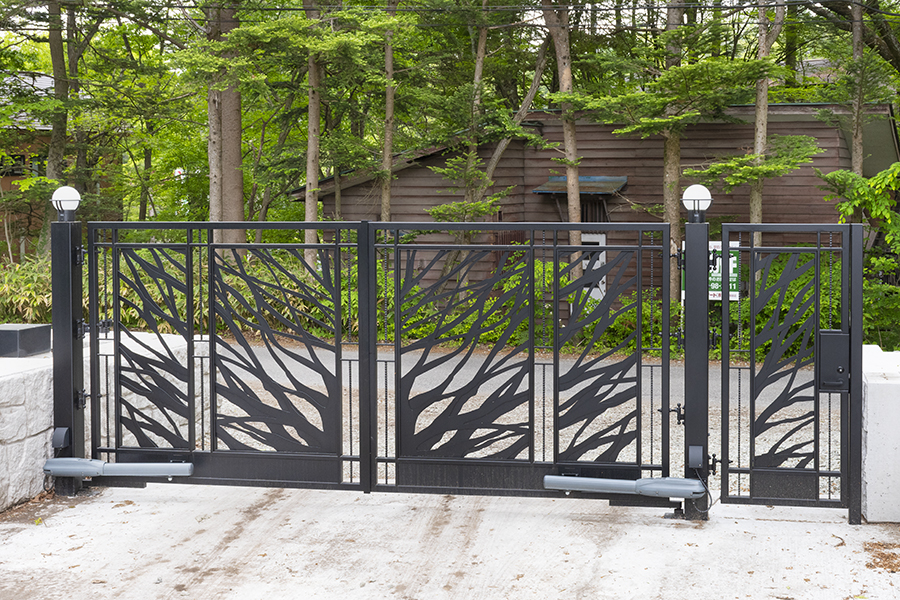

  CASE A-10

  スウィング型

  W4010×H1800mm

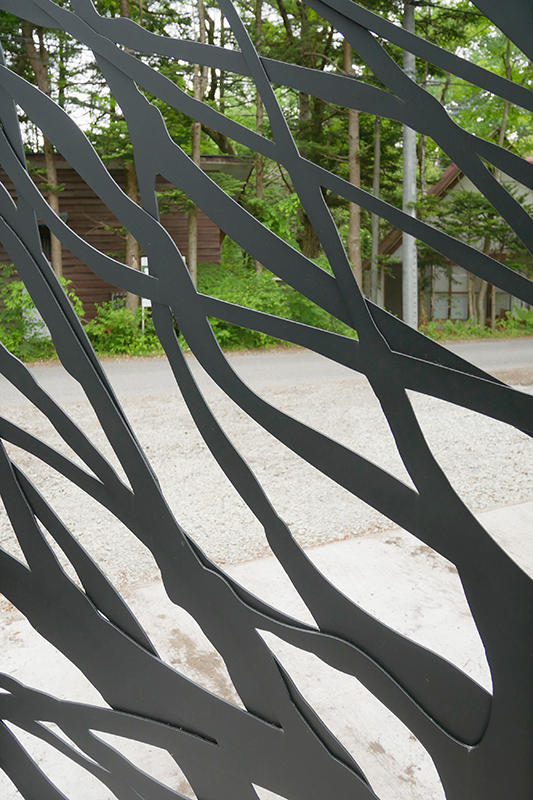

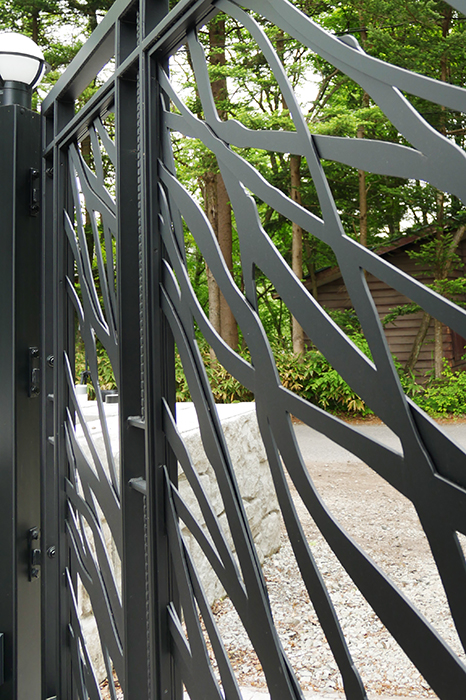

  弊社サイトで紹介していた、自然をイメージした電動門扉の施工例が気になったということで、展示場に２度ほどお越し頂いて門扉製作の相談をいたしました。センターストッパーを設けない仕様で地面をスッキリ見せており、お客様の理想のランドスケープの完成に近づけています。森の中の環境にマッチしたデザインで、大変気に入って頂けています。

  基本情報
  種別	個人住宅
  場所	長野県長野市
  内容	大型自動門扉
  期間	2.5ヵ月（工場製作１ヶ月含）

  ※ここに掲載されている物件の情報や製品の状態は撮影当時のものであり、現在の状況と異なる場合があります。

  参考上代：￥4,844,000（税別）［駆動装置・取付費別］

•

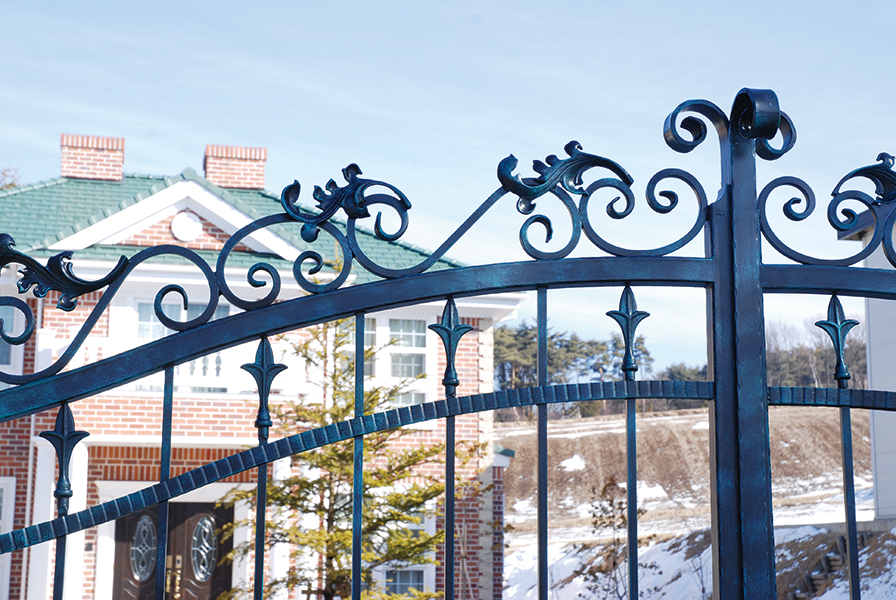

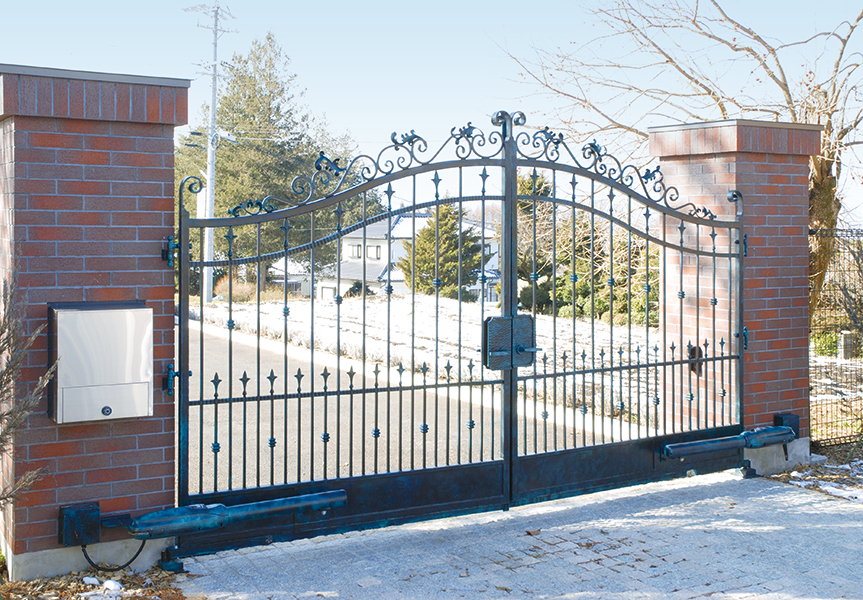

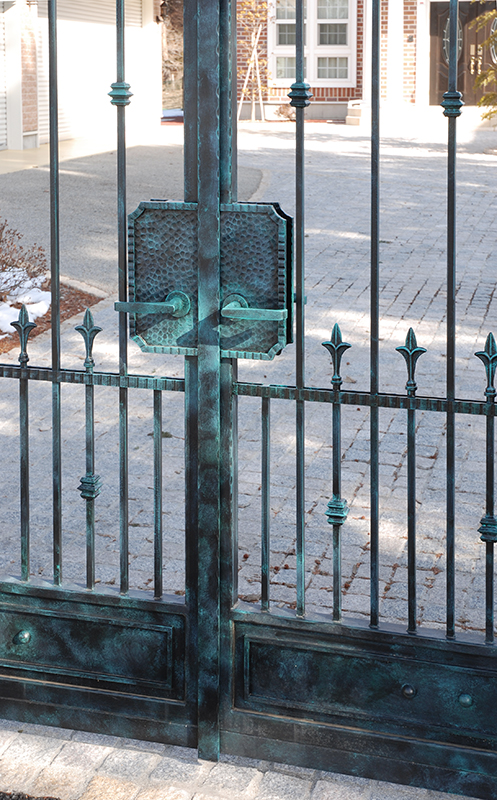

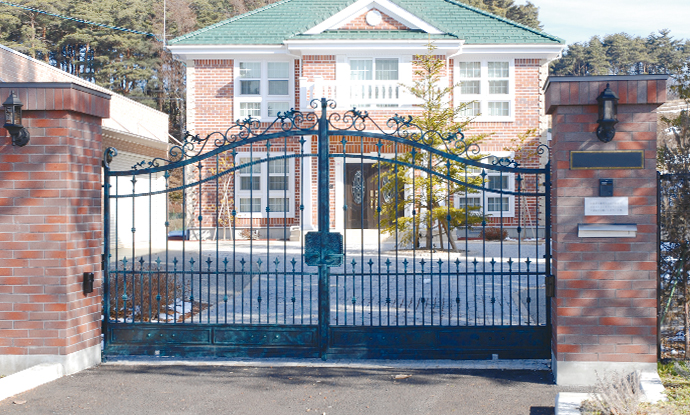

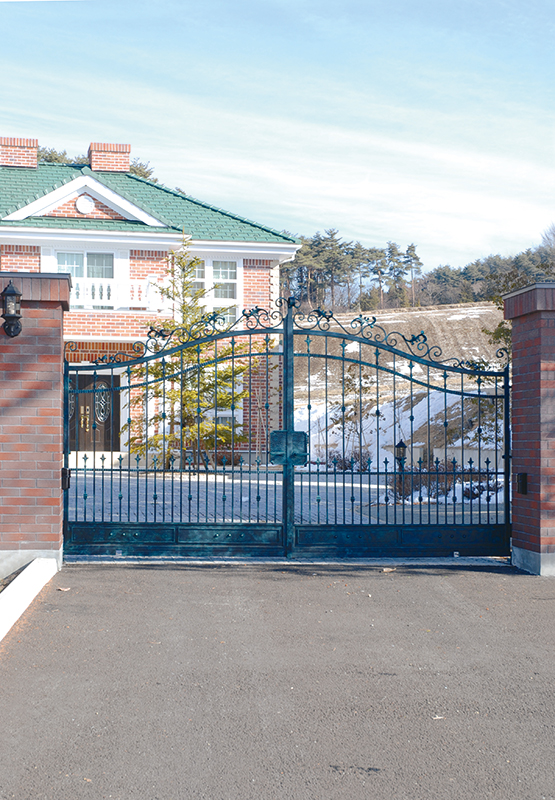

  CASE A-05

  スウィング型

  W3500×H2500mm

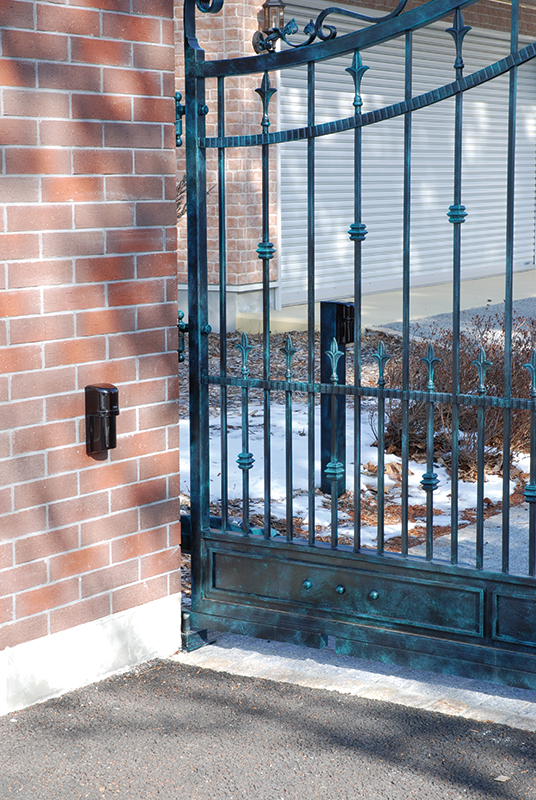

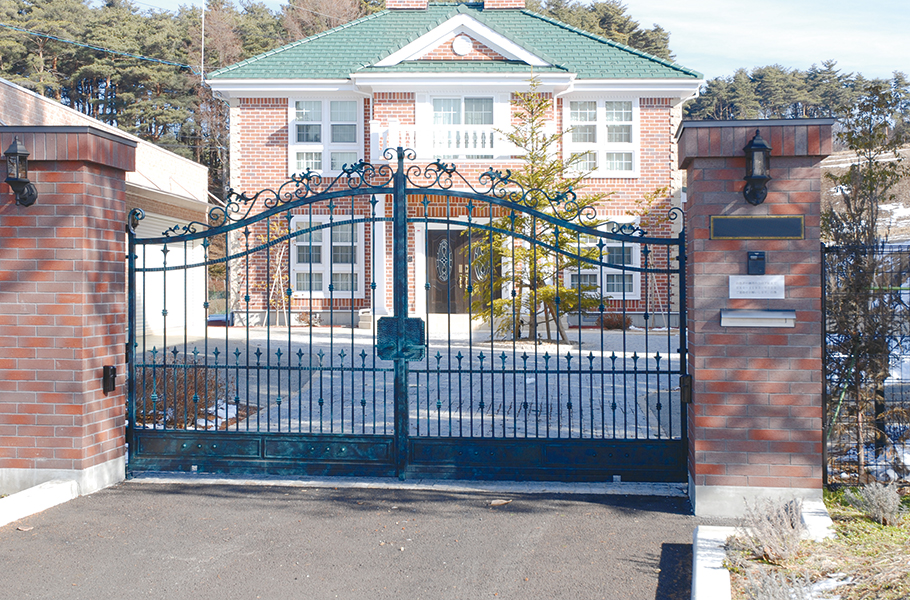

  洋館の別荘ということで、赤レンガと相性の良い青銅色の仕上げで、英国のノスタルジックな雰囲気を踏襲しています。裏面のダンパーも青銅色に仕上げて一体感を出しています。寒暖の厳しい土地柄と、普段も無人であることを考慮し、堅牢性とサビ対策に気を使っています。

  基本情報
  種別	個人住宅
  場所	長野県塩尻市
  内容	大型自動門扉
  期間	2.5ヵ月（工場製作１ヶ月含）

  ※ここに掲載されている物件の情報や製品の状態は撮影当時のものであり、現在の状況と異なる場合があります。

  参考上代：￥4,063,000（税別）［駆動装置・取付費別］

•

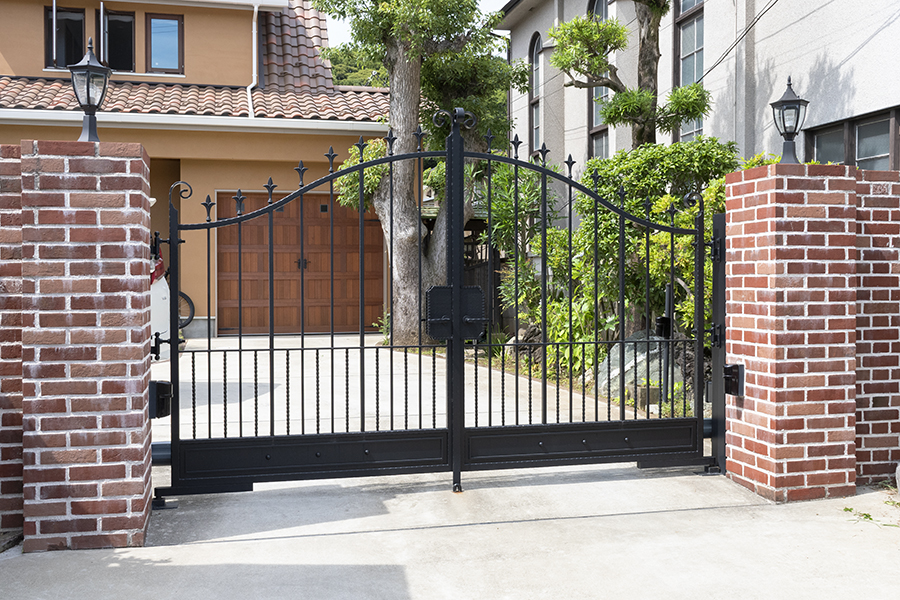

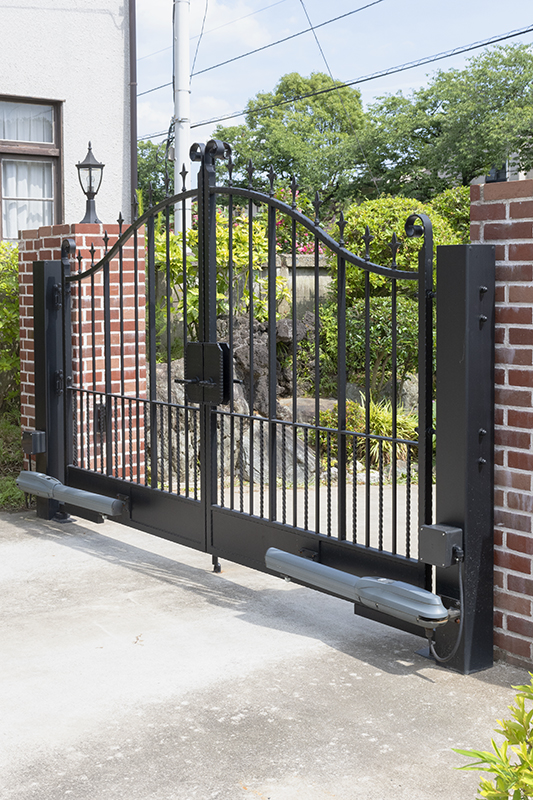

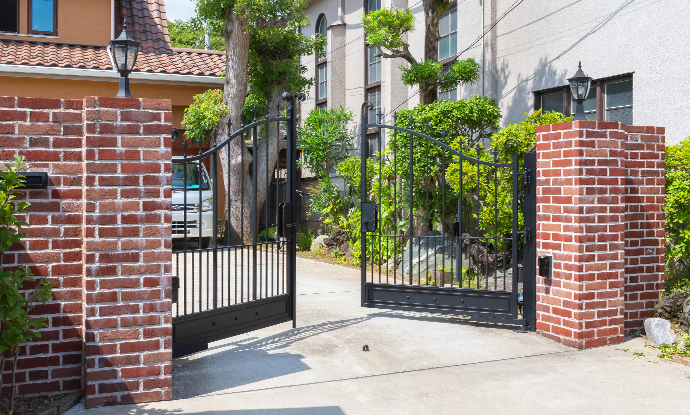

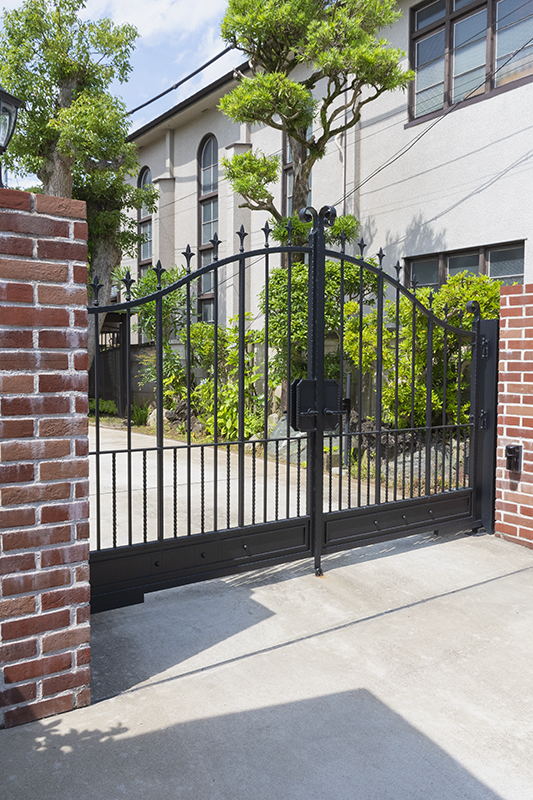

  CASE A-09

  スウィング型

  W3000×H2000mm

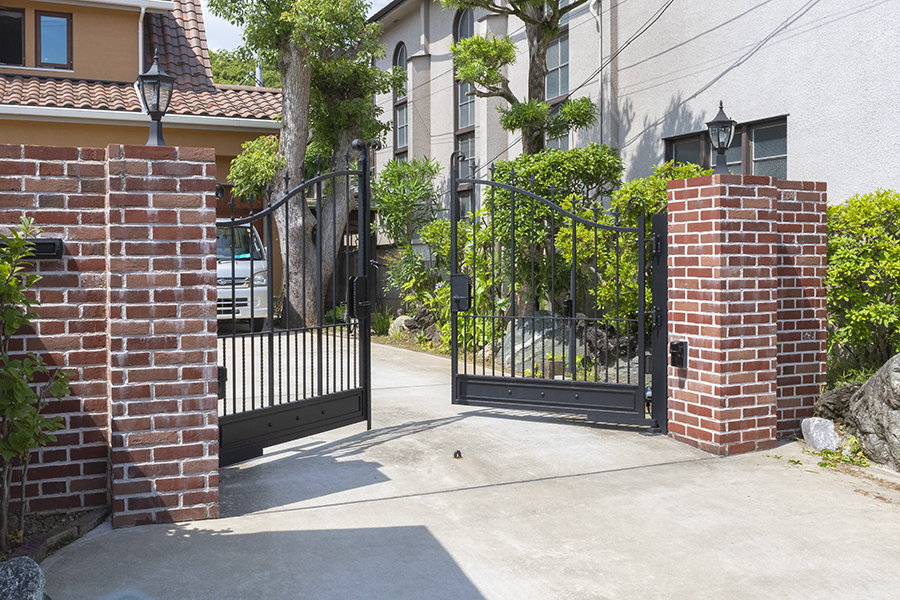

  市川市の閑静な住宅地に佇む洋館スタイルの邸宅。お洒落な赤レンガの門柱を両袖に、大型軸受けヒンジを用いて設置されたワイド3000mmの門扉。自動開閉の利便性を備えながら、流麗な装飾を有したシルエットが色鮮やかな建物にマッチしており、美しくまとめられている印象です。

  基本情報
  種別	個人住宅
  場所	千葉県市川市
  内容	自動門扉
  期間	2ヵ月（工場製作１ヶ月含）

  ※ここに掲載されている物件の情報や製品の状態は撮影当時のものであり、現在の状況と異なる場合があります。

  参考上代：￥2,974,000（税別）［駆動装置・取付費別］

•

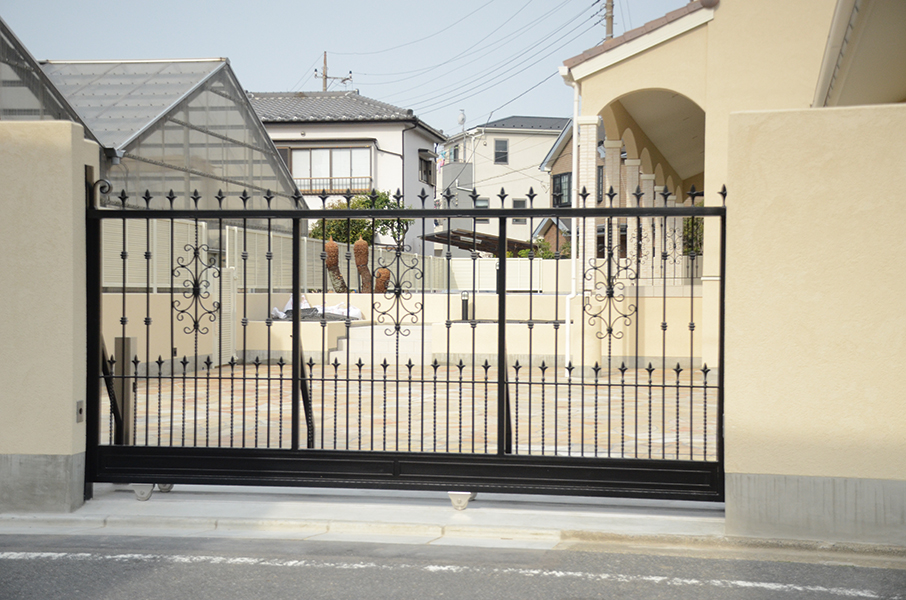

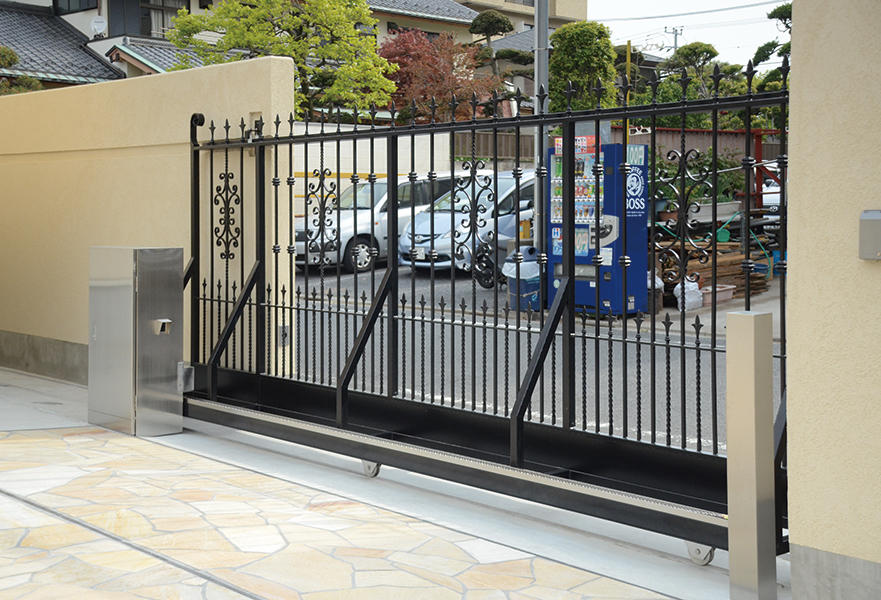

  CASE B-01

  スライド型

  W4200×H1700mm

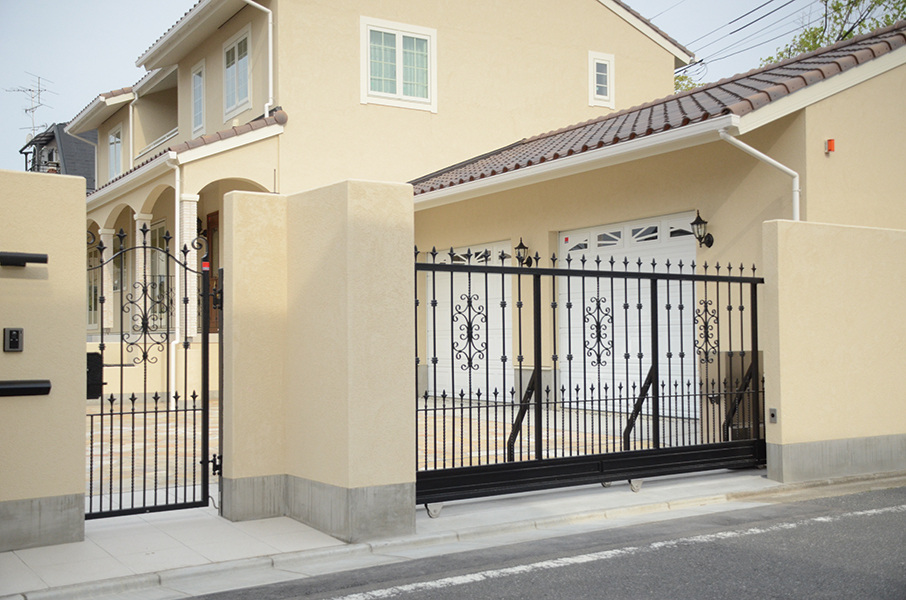

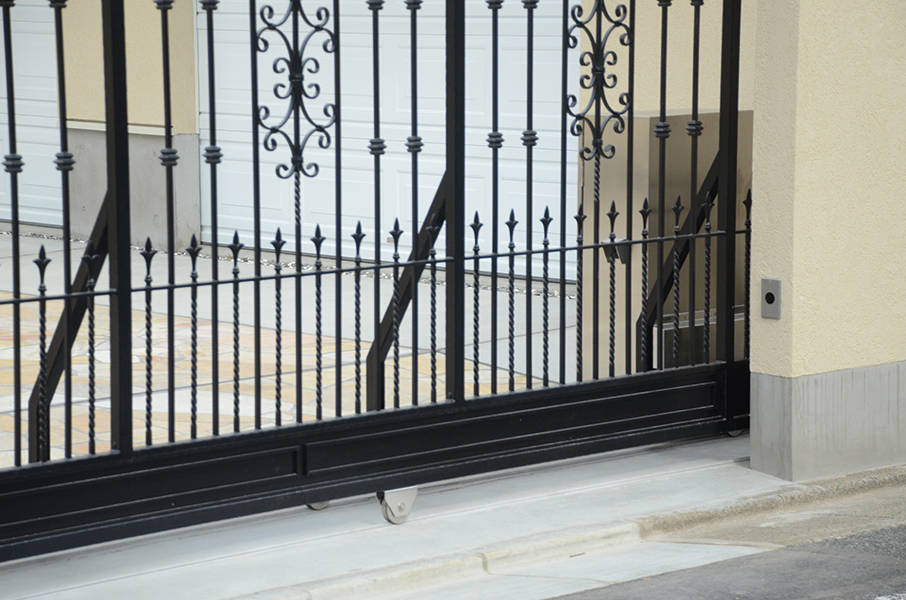

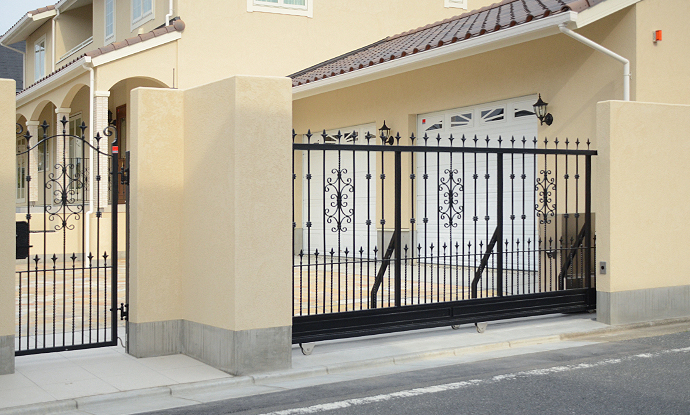

  W4200の横引きスライドゲート。シンプルな1枚扉のため、特に堅牢性と耐久性に優れています。安全性能も備え、毎日の開閉も問題なく、華美すぎないデザインで気に入っているとの事でした。

  基本情報
  種別	個人住宅
  場所	東京都江戸川区
  内容	大型自動門扉、片開き門扉、フェンス
  期間	2ヵ月（工場製作１ヶ月含）

  ※ここに掲載されている物件の情報や製品の状態は撮影当時のものであり、現在の状況と異なる場合があります。

  参考上代：￥4,013,000（税別）［駆動装置・取付費別］

•

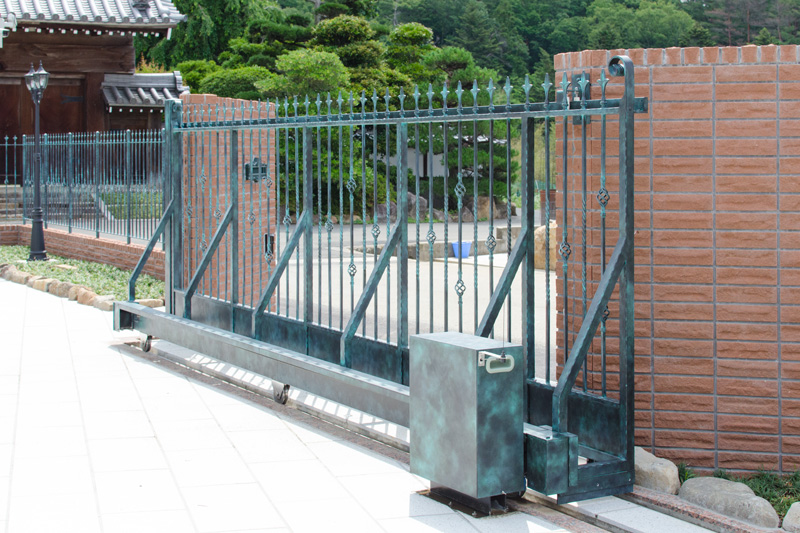

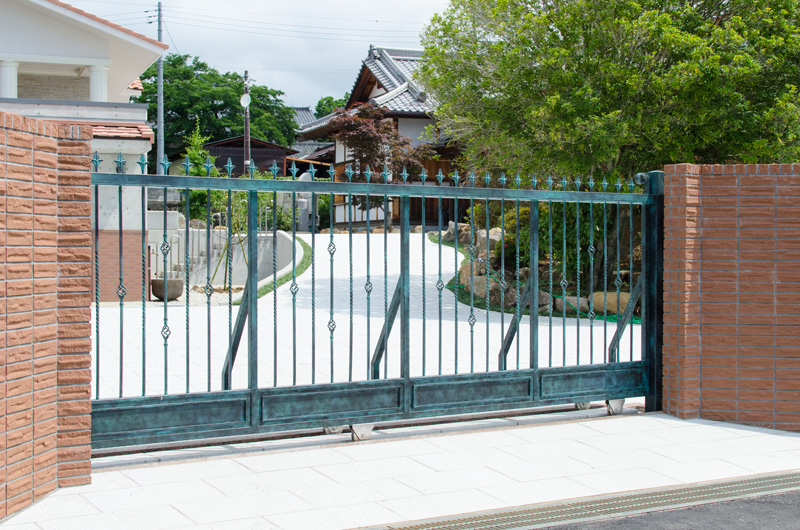

  CASE B-02

  スライド型

  W4600×H1600mm

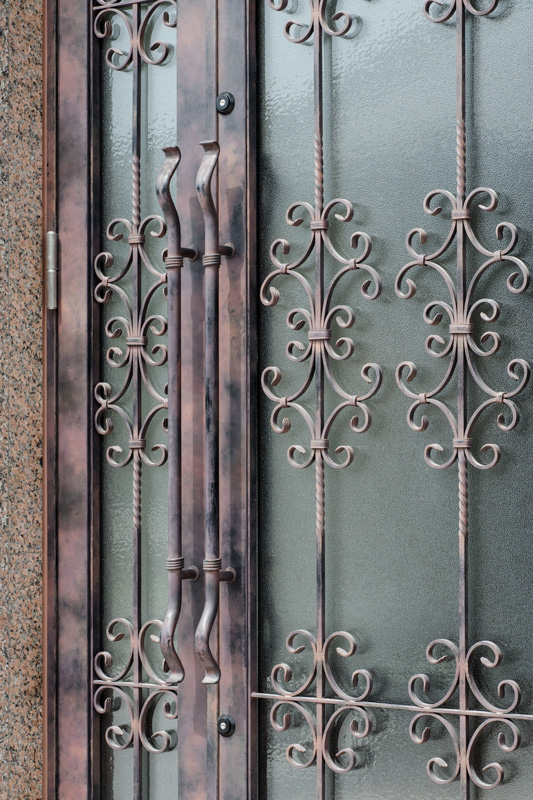

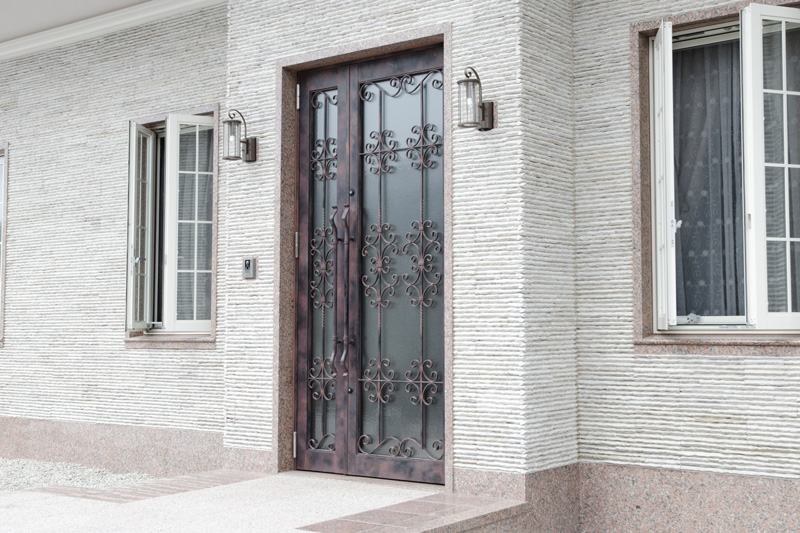

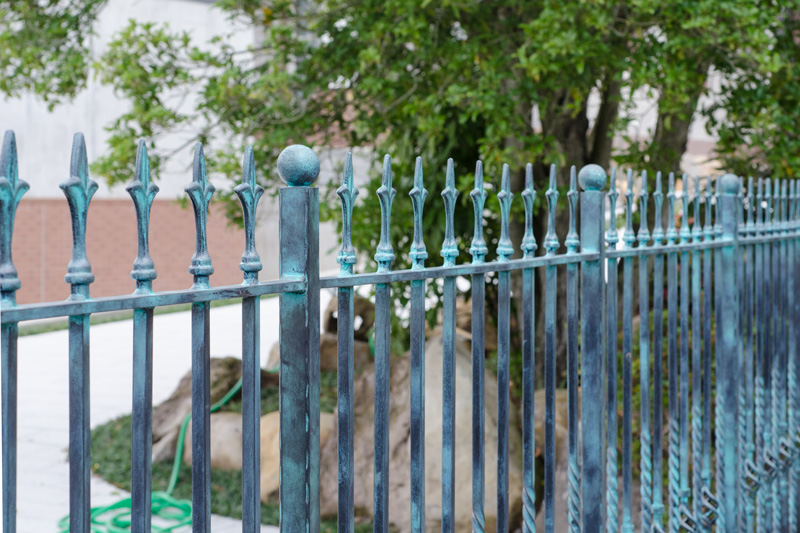

  周辺の緑に囲まれた広大な敷地にマッチした青銅色のスライド自動門扉。景観を考慮し内側の駆動装置も青銅色で塗装仕上げとしました。玄関ドアは、框扉にアイアンパネルとロング手すりを組み込み、鉄錆風にシックに仕上げています。

  基本情報
  種別	個人住宅
  場所	山梨県韮崎市
  内容	大型自動門扉、フェンス、框扉、アイアンパネル
  期間	3ヵ月（工場製作1.5ヶ月含）

  ※ここに掲載されている物件の情報や製品の状態は撮影当時のものであり、現在の状況と異なる場合があります。

  参考上代：￥4,745,000（税別）［駆動装置・取付費別］

•

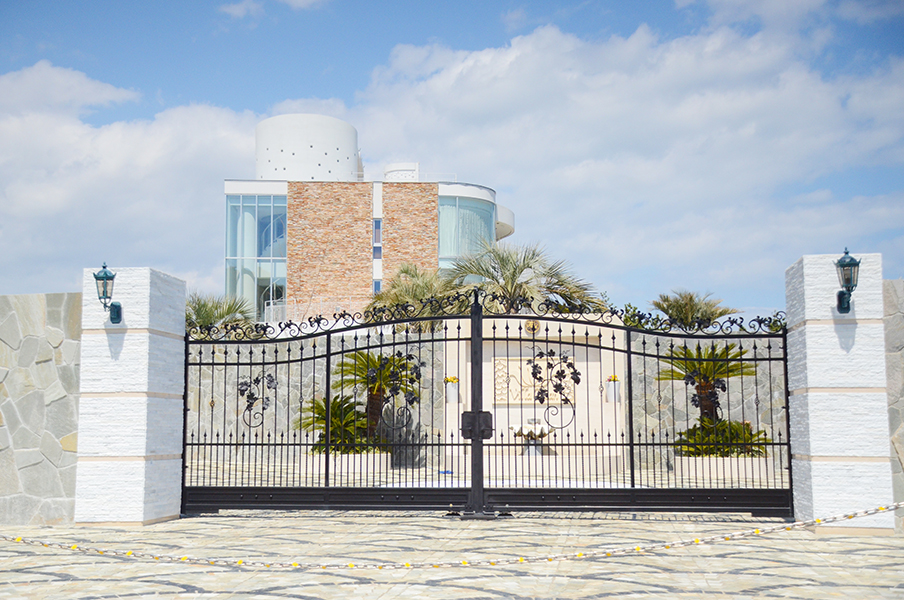

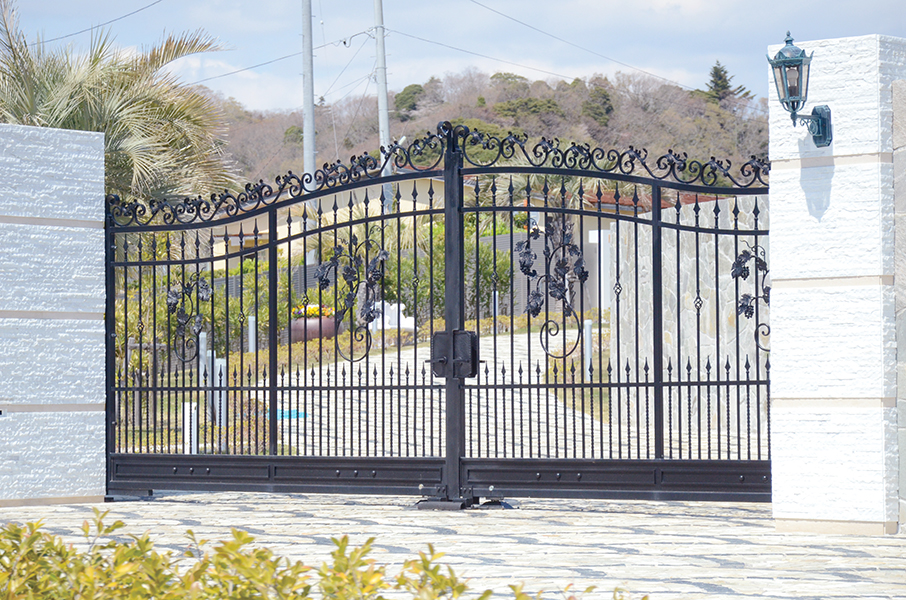

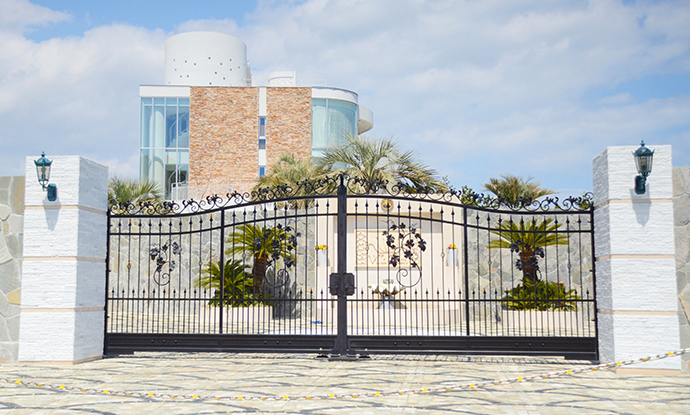

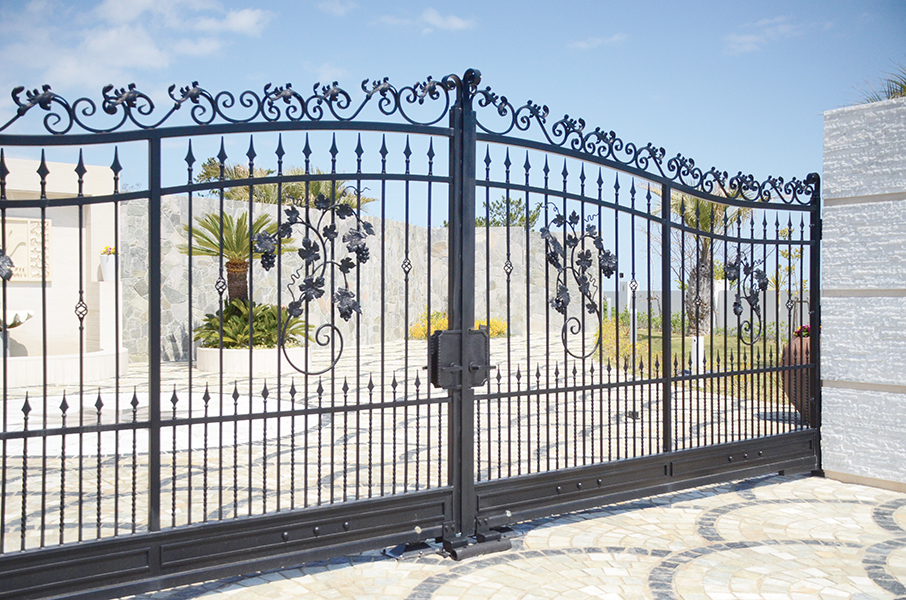

  CASE A-04

  スウィング型

  W6000×H2200mm















  片扉ワイド3000mmの大型門扉。 床が石畳仕上げのため、キャスターを使用せず軸受のみでスムースな開閉を可能にしています。 会社の保養地としての使用目的を踏まえ、洋館のイメージを更に引き立てる重厚かつ流麗なデザイン美を意識しています。目の前に太平洋が拡がる立地条件なので、塩害対策にも万全を期しています。

  基本情報
  種別	保育園／クリニック／その他施設
  場所	福島県南相馬市
  内容	大型自動門扉
  期間	3ヵ月（工場製作1.5ヶ月含）

  ※ここに掲載されている物件の情報や製品の状態は撮影当時のものであり、現在の状況と異なる場合があります。

  参考上代：￥6,512,000（税別）［駆動装置・取付費別］

•

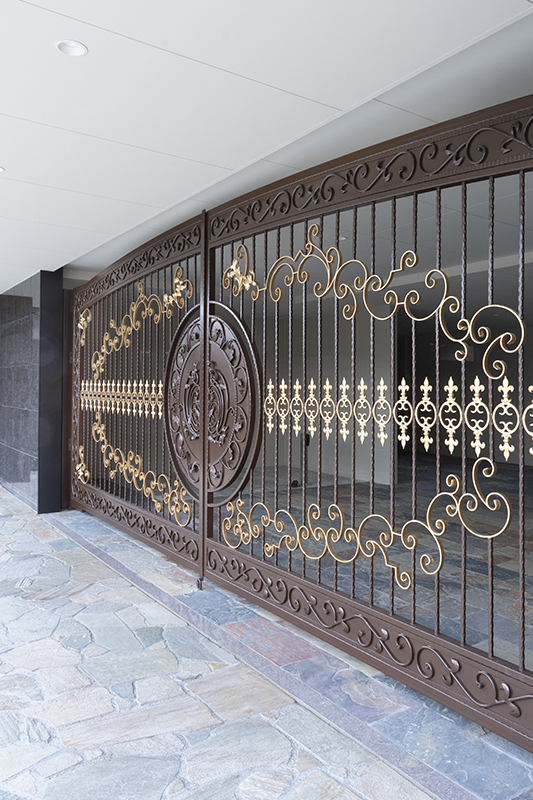

  CASE A-08

  スウィング型

  W6000×H2400mm



















  片扉だけで重量が約200kg、幅がW3000mmの大型自動門扉。この扉を支えるために、支柱は建築の基礎を併用し、上部も建築の鉄骨と溶接した構造になっています。デザインはお施主様のお好みを忠実に再現しており、圧倒的な存在感を感じさせます。

  基本情報
  種別	個人住宅
  場所	兵庫県姫路市
  内容	大型自動門扉、通用扉
  期間	3ヵ月（工場製作1.5ヶ月含）

  ※ここに掲載されている物件の情報や製品の状態は撮影当時のものであり、現在の状況と異なる場合があります。

  参考上代：￥7,563,000（税別）［駆動装置・取付費別］

•

  CASE A-06

  スウィング型

  W4020×H1900mm









  二世帯住居で来客も多く、1日に何度も開閉をすることから電動式は必須条件でした。125mm角の肉厚パイプで吊り込んだワイド4000mmの大型門扉のため重厚感がありますが、目立ったデザインはお好みではなかったので、上部で緩やかなアールラインを描くシンプルな欧州スタイルにしています。いかにもイギリスの住宅地に合いそうな、景観を静かに演出するシルエットの仕上がりになっています。

  基本情報
  種別	個人住宅
  場所	東京都国分寺市
  内容	大型自動門扉
  期間	2ヵ月（工場製作１ヶ月含）

  ※ここに掲載されている物件の情報や製品の状態は撮影当時のものであり、現在の状況と異なる場合があります。

  参考上代：￥3,608,000（税別）［駆動装置・取付費別］

•

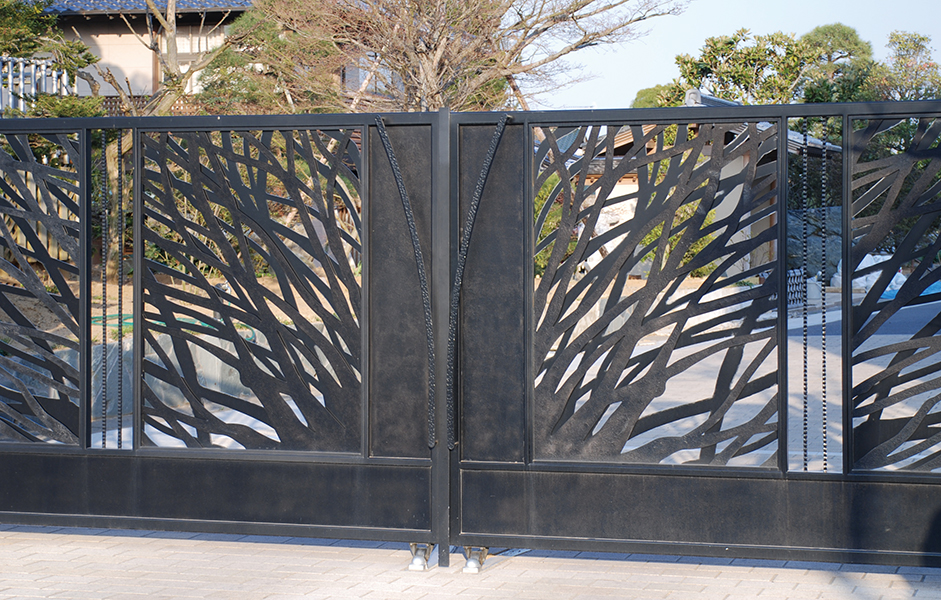

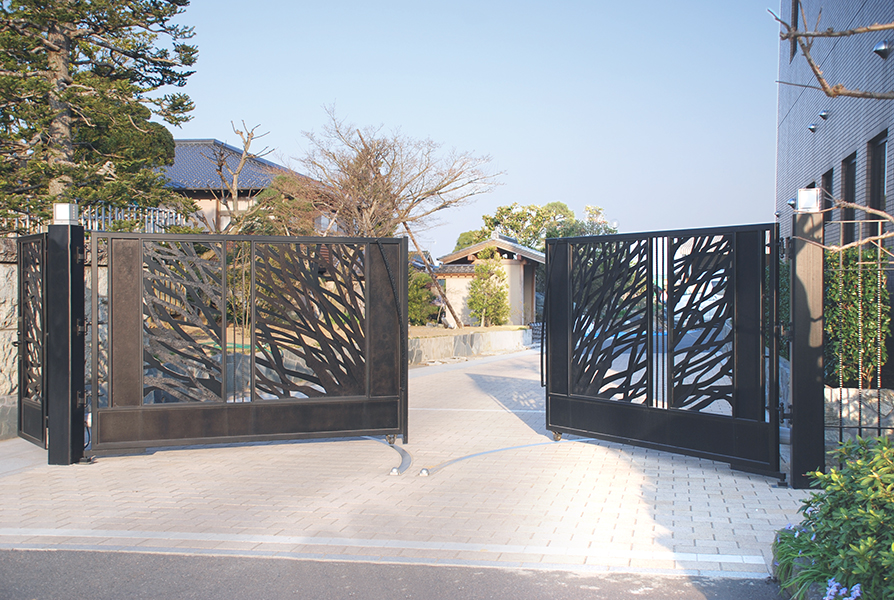

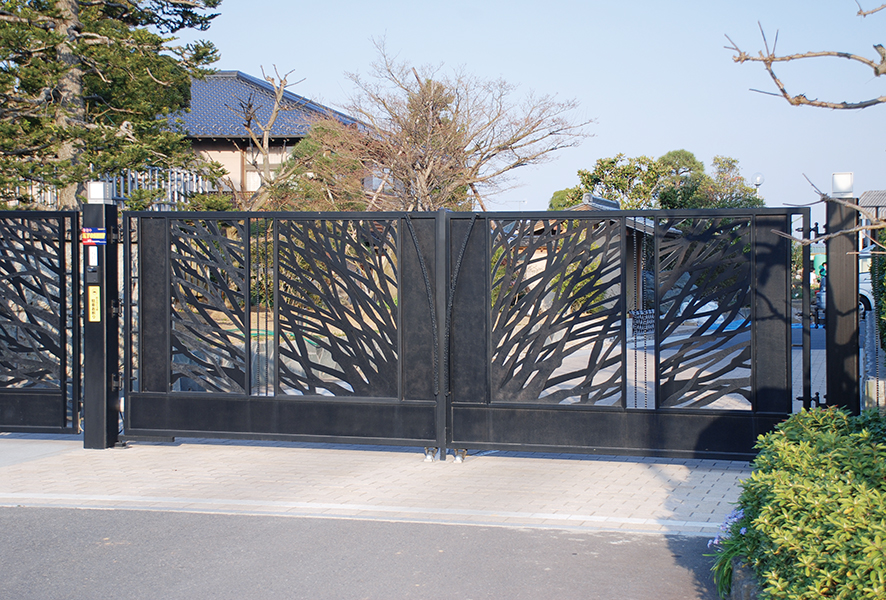

  CASE A-02

  スウィング型

  W4400×H1800mm

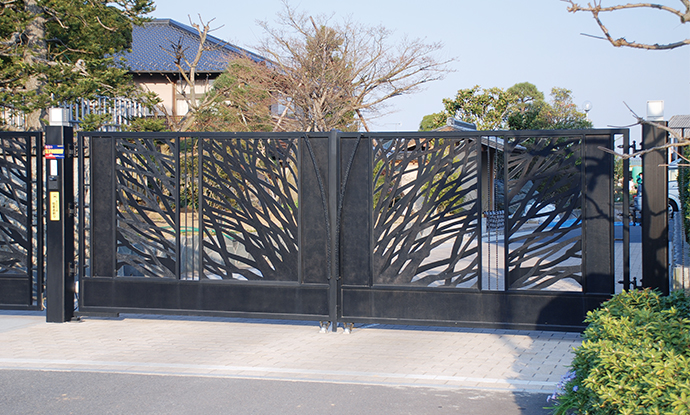

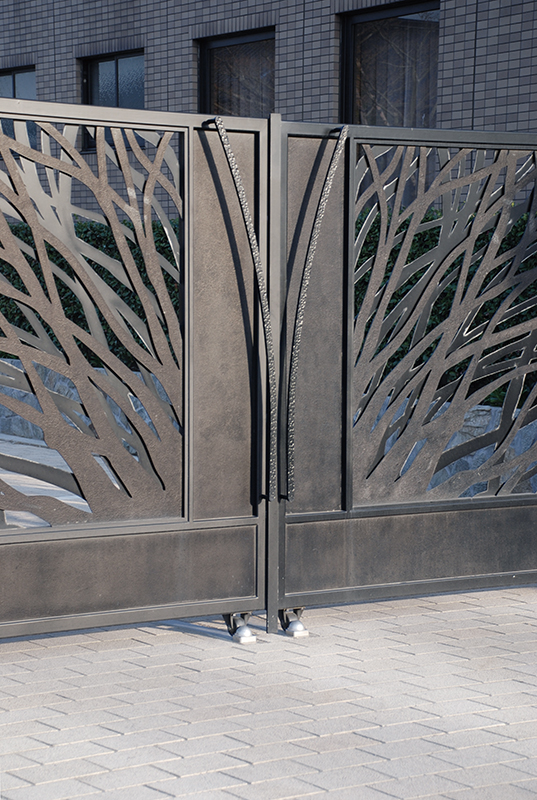

  大樹のイメージをベースに2層で構成されたデザイン。片扉W2200 × H1800mmの重量も大型軸受けヒンジでしっかりグリップしており、奥行感とスケール感を合わせ持った大型自動門扉になっています。

  基本情報
  種別	保育園／クリニック／その他施設
  場所	茨城県行方市
  内容	大型自動門扉、通用門扉
  期間	2.5ヵ月（工場製作１ヶ月含）

  ※ここに掲載されている物件の情報や製品の状態は撮影当時のものであり、現在の状況と異なる場合があります。

  参考上代：￥6,208,000（税別）［駆動装置・取付費別］

•

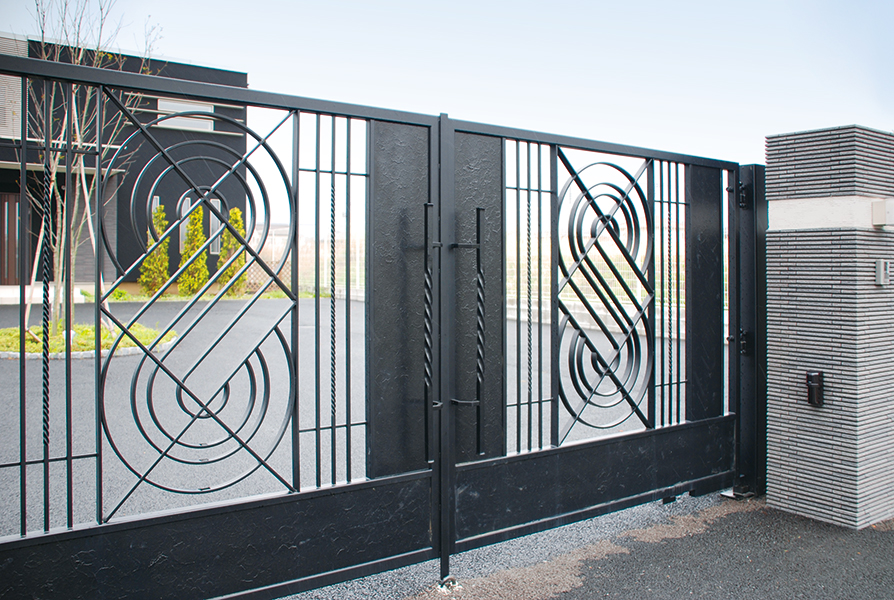

  CASE A-03

  スウィング型

  W4000×H1800mm

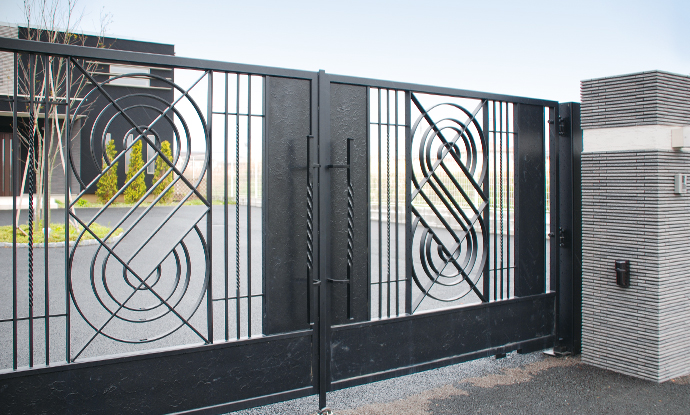

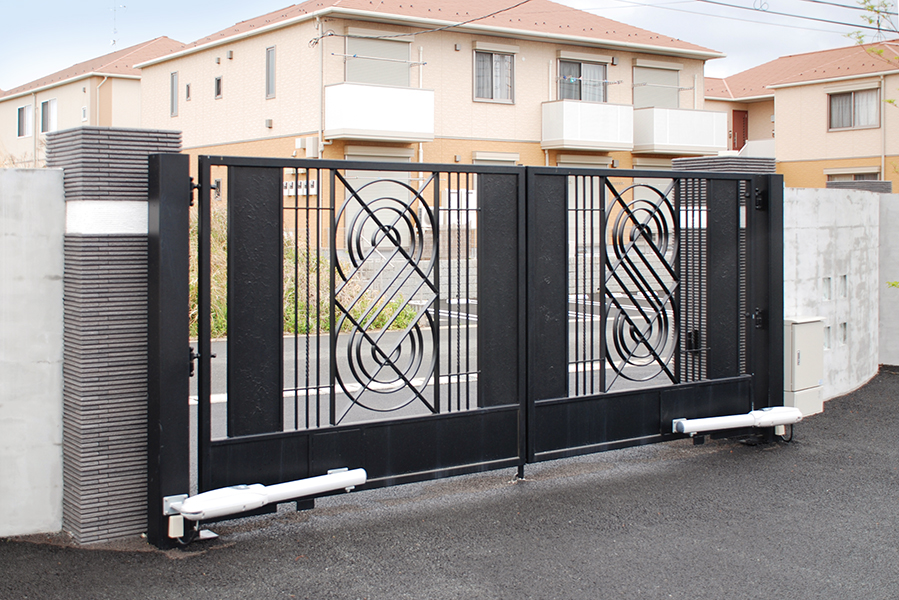

  車を3台保有されており、出入りの多さが予見されたため、片扉が2000mmのワイドな扉を躯体からの直付けヒンジと大型軸受けヒンジでしっかりガードしています。デザインは、スタイリッシュなモダンタイプの住居に合わせ、お施主様希望の幾何学模様にしています。

  基本情報
  種別	個人住宅
  場所	千葉県木更津市
  内容	大型自動門扉
  期間	2ヵ月（工場製作１ヶ月含）

  ※ここに掲載されている物件の情報や製品の状態は撮影当時のものであり、現在の状況と異なる場合があります。

  参考上代：￥3,622,000（税別）［駆動装置・取付費別］

•

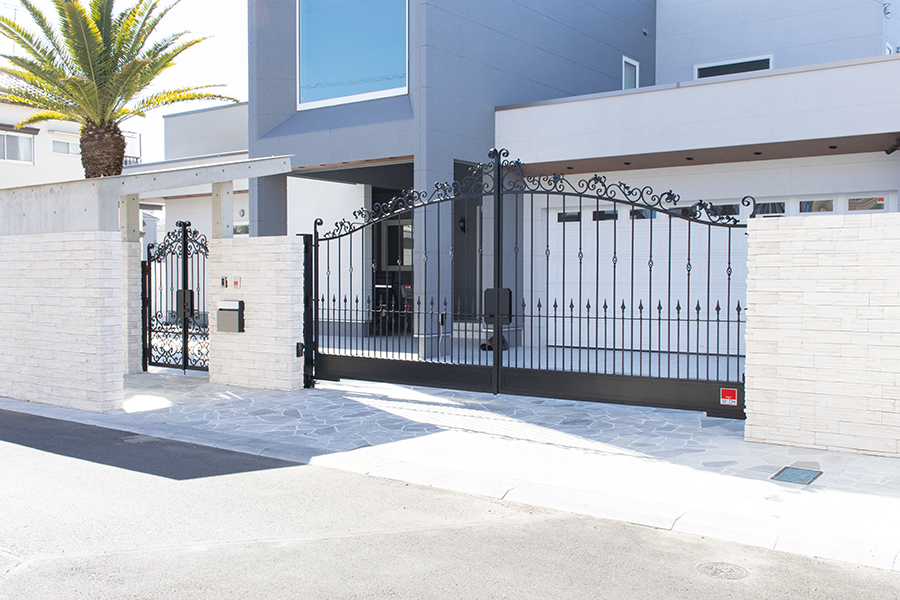

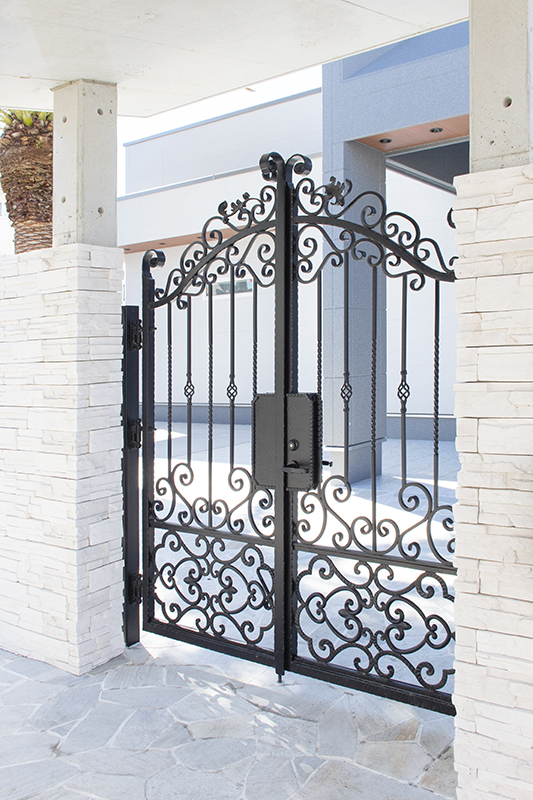

  CASE A-07

  スウィング型

  W5200×H2200mm

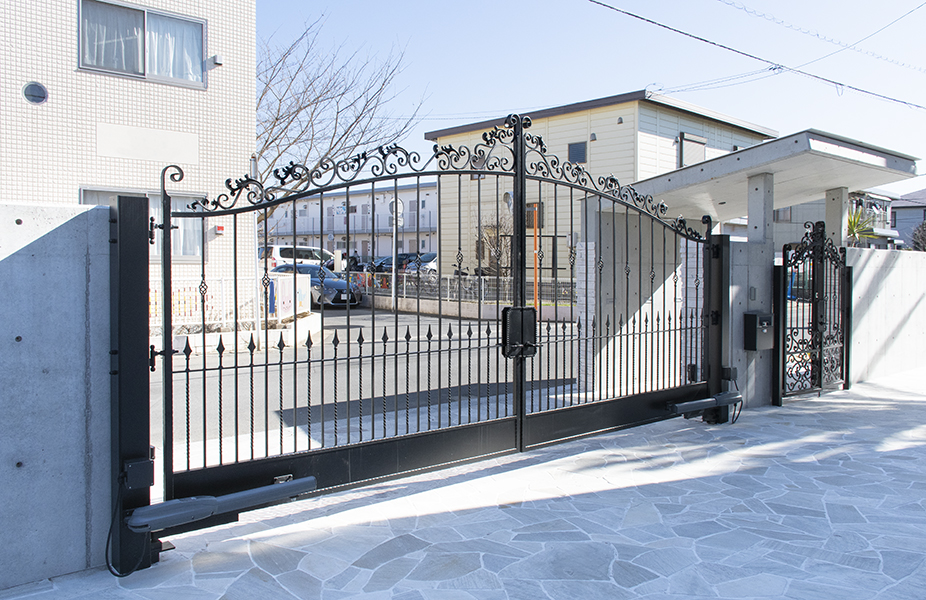

  通用門は電気錠、大型門扉は電動の自動門扉です。大型門扉に関しては、お施主様の希望であえて中央のドアストッパーは付けず、駆動装置の停止位置の設定のみで作動させています。幅も5200mmと重量のある大型門扉ですが、地元工務店の創建グループ株式会社にお任せし施工しています。

  基本情報
  種別	個人住宅
  場所	千葉県柏市
  内容	大型自動門扉、通用門扉
  期間	2.5ヵ月（工場製作１ヶ月含）

  ※ここに掲載されている物件の情報や製品の状態は撮影当時のものであり、現在の状況と異なる場合があります。

  参考上代：￥5,128,000（税別）［駆動装置・取付費別］

•

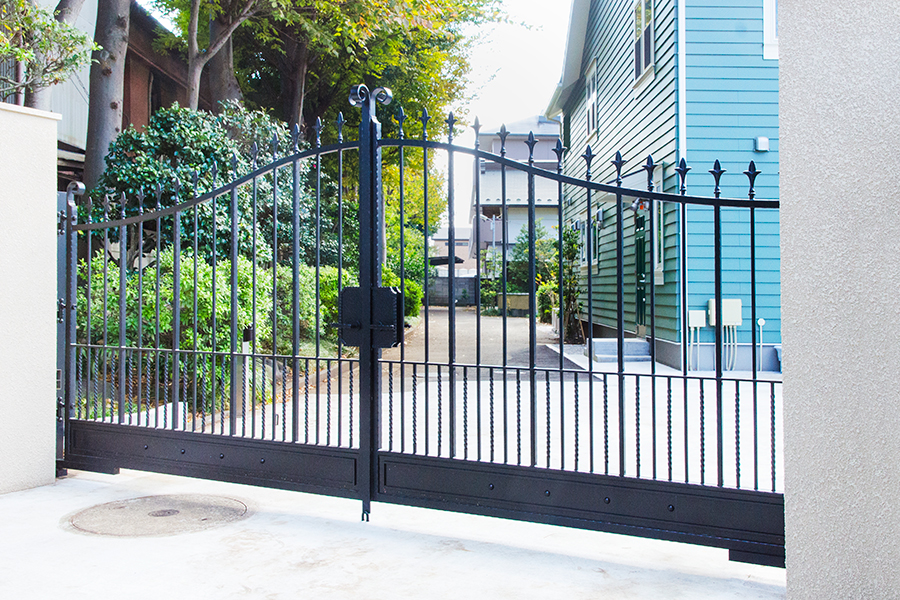

  CASE A-01

  スウィング型

  W3500×H2500mm



















  重厚でオーソドックスな門扉を希望されていたので、くせの少ない格調高いシンプルなデザインにしました。常用する門扉ということで、赤外線による安全ストッパーを設置しています。

  基本情報
  種別	個人住宅
  場所	東京都国分寺市
  内容	大型自動門扉
  期間	2ヵ月（工場製作１ヶ月含）

  ※ここに掲載されている物件の情報や製品の状態は撮影当時のものであり、現在の状況と異なる場合があります。

  参考上代：￥4,063,000（税別）［駆動装置・取付費別］

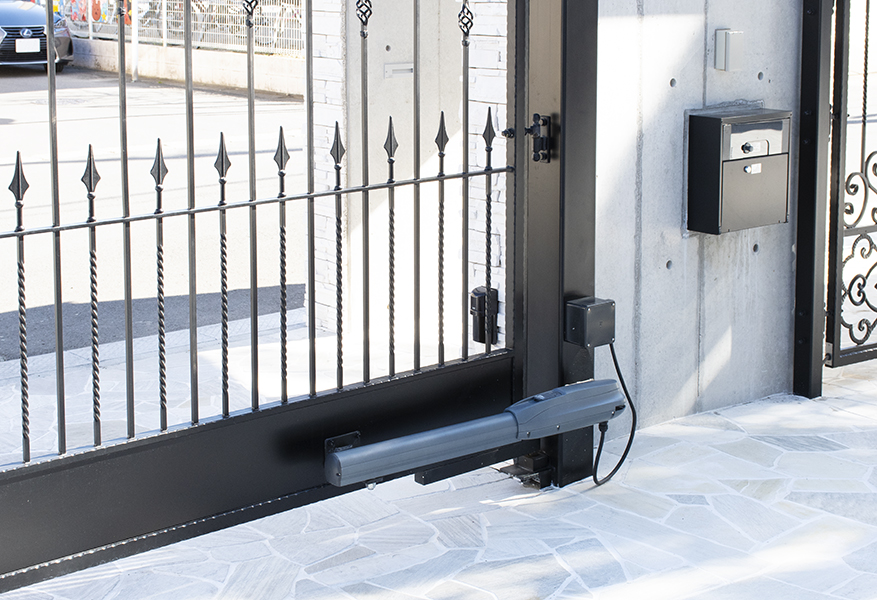

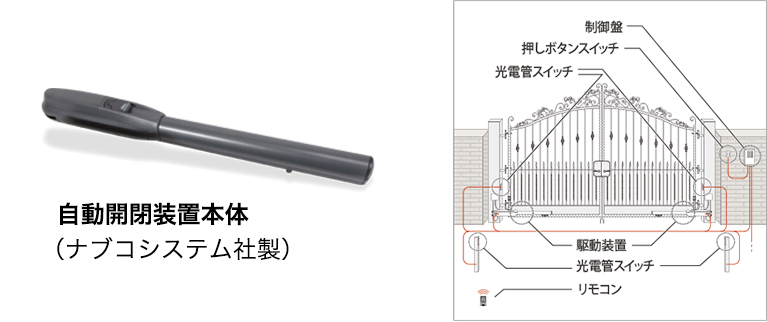

Drive
駆動装置

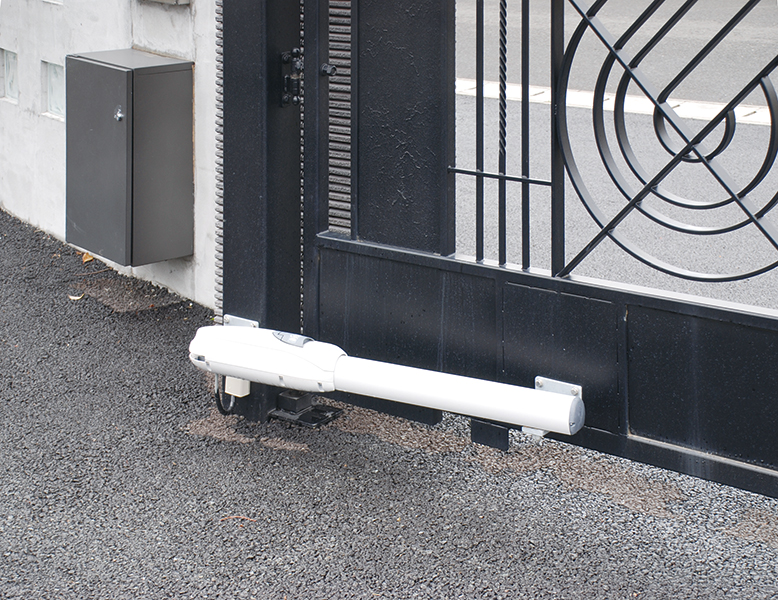

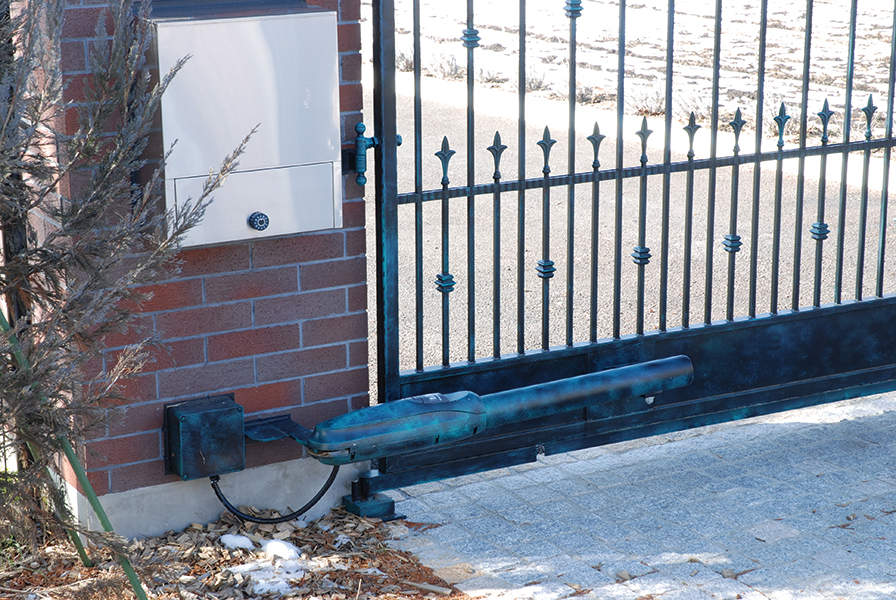

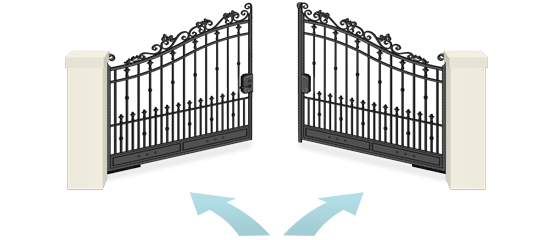

スウィングゲート
（一般住宅向け）

特長

• 制御装置の標準装備
  門扉の大きさ、重さ、設置環境に応じた駆動出力、開閉速度の設定が可能。
• ボールネジによる駆動方式
  門扉全開閉時の停止精度と保持力を高めています。
• 静かで安定した動作
  DC24Vモータの採用で、静かでスムーズな開閉動作を実現しました。
• 万全のサビ対策
  門扉本体は「溶融亜鉛メッキ処理」+「アクリル焼付塗装」で、サビから守ります。
• 粉体塗装を施した自動開閉装置本体
• リモコンによる遠隔操作
• 耐扉重量300kg

安全性

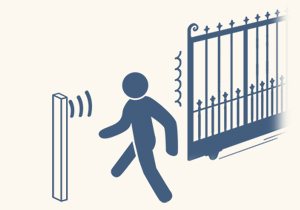

• 光電管スイッチを装備
  光が遮られると全動作を停止し、挟まれ事故などを防ぎます。
• 負荷検知
  一定以上の負荷が門扉にかかると自動的に動作を停止します。
• 保守、点検メンテナンス（駆動装置に対応）
  常に万が一の事態に備えております。
• 停電時にも対応
  モーター上部のブレーキ開放レバー操作によりいつでも手動開閉が可能です。
  なお、制御盤にオプションにてバッテリーを増設すると、停電時でも門扉の自動開閉が可能です（数回）。

システム概要

電源入力:1φAC100～120V 50/60Hz
モータ出力:65～288W
駆動方式:ボールネジ駆動
最大ストローク:500mm
開時間:20sec/90°（開クッション時間含む）
最大開閉角度:120°
適用温度範囲:－20～55℃
外形寸法:W1044mm×H100mm×D124mm

モータ電源:DC24V 12A
連続定格時間:50開閉（20℃環境下）
駆動出力:6000N
閉時間:20sec/90°（閉クッション時間含む）
保護等級:IP44
本体材質:アルミニウム鋳物製
仕様:粉体塗装（ダークグレー）
本体重量:11kg

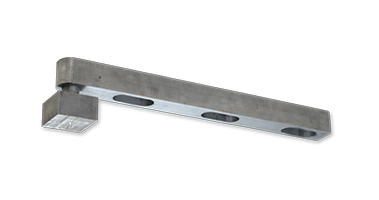

大型門扉用軸受ヒンジ

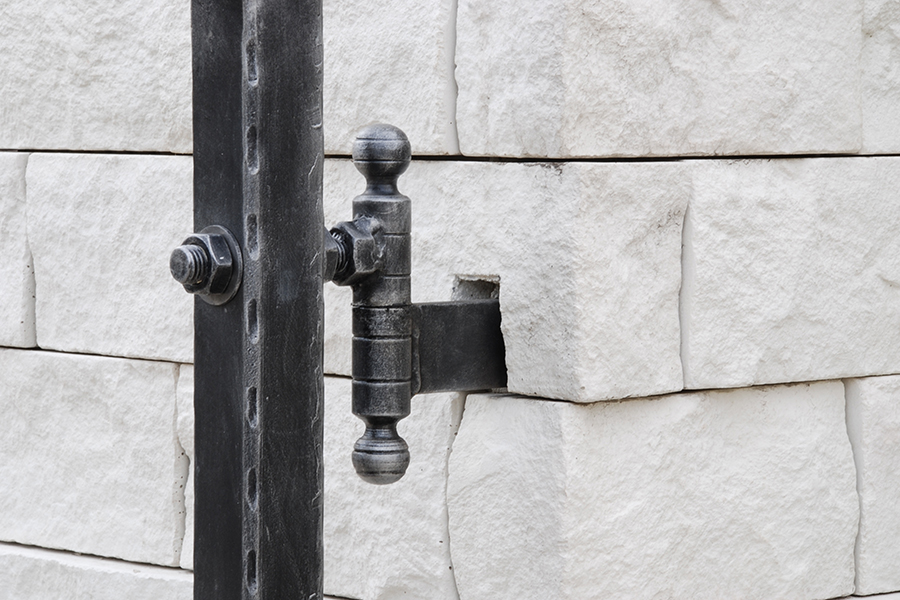

ワイド寸法1.5メートルを超える大型門扉や折れ戸については、扉下で荷重を十分に受けられる当社オリジナルの軸受けヒンジを採用しています。

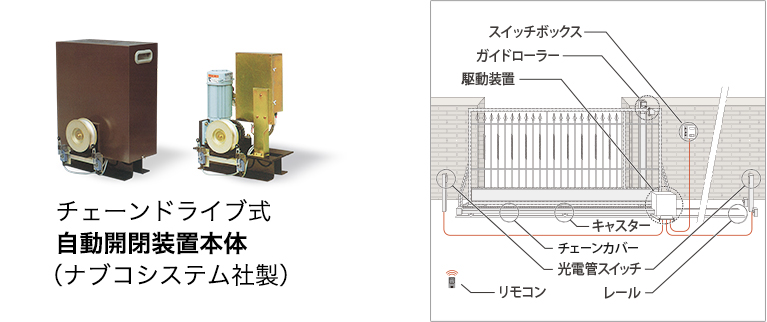

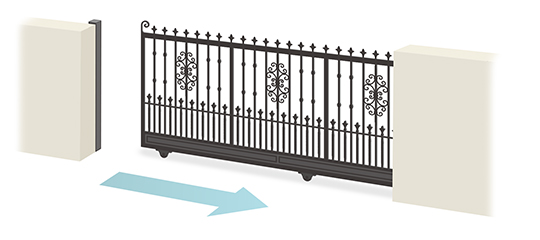

スライドゲート
（一般住宅・他）

特長

• 制御装置の標準装備
  １本レール、２本レールタイプなどあらゆる引戸門扉に対応。
• チェーンドライブ式の自動開閉装置
• 万全のサビ対策
  門扉本体は「溶融亜鉛メッキ処理」+「アクリル焼付塗装」で、サビから守ります。
• リモコンによる遠隔操作

安全性

• 光電管スイッチを装備
  光が遮られると全動作を停止し、挟まれ事故などを防ぎます。
• 過負荷対策
  タイマーリレー、トルクリミッターによる二重の負荷対策を装備しています。
• 保守、点検メンテナンス（駆動装置に対応）
  常に万が一の事態に備えております。
• 停電時にも対応
  モーター上部のブレーキ開放レバー操作によりいつでも手動開閉が可能です。
  なお、制御盤にオプションにてバッテリーを増設すると、停電時でも門扉の自動開閉が可能です（数回）。

システム概要

電源：3φAC200V 0.5KVA
電動機：200W
開閉速度：約10/12m/min
駆動方式：チェーン（# 40）
牽引力（50/60Hz）：106/90kg
本体重量：60kg

Flow
ご注文の流れ

1. Step.01

   デザインのイメージを伝える

   完成のイメージがある場合は、写真やイラスト、図面等を「お問い合わせフォーム」「FAX」からお送り下さい。また、ご要望など何でもご相談ください。

2. Step.02

   概算見積書の作成

   概算の見積書をお送りします。必要な場合はデザイン図も作成いたします。

3. Step.03

   詳細の打ち合わせ

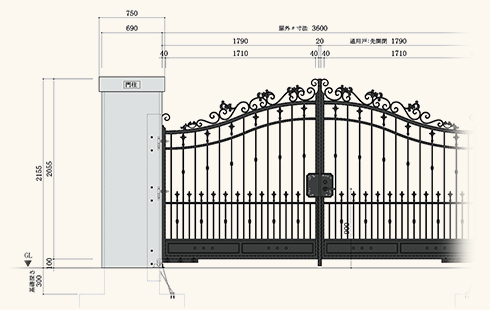

   デザインや仕様、具体的な収まりなど、詳細についてお打ち合わせし、製作図面を作成していきます。

4. Step.04

   ご入金

   デザインの承認が頂けましたら、契約金額の1/2のご入金をお願いします。

5. Step.05

   製作

   製作承認図をもとに製作を開始します。納品前までに残金をご入金頂きます。

6. Step.06

   出荷／施工

   出荷または取り付け、動作説明を行います。ご要望に応じて駆動装置の保守メンテナンス契約を行います。

※ 製品により異なりますが、製作開始から納品までは目安としておおよそ2〜3ヵ月ほど頂いております。

Contact
お見積り・お問い合わせ

*は必須項目です。 また　　などの特殊文字は、使用しないで下さい。

Q&A
よくある質問

デザインや設置に関して

どのようなデザインができますか？

自動門扉として概ねの条件（開口率60％以上、300kg 以下など）を満たせば、オリジナルのデザインでも対応可能です。詳しくはお問い合わせください。

門扉はどのくらい大きなサイズまで製作可能ですか？

両開きでW6000 × H2000mm まで納入実績があります。デザイン、仕様、環境にもよりますので、詳しくはお問い合わせください。

納期はどのくらいかかりますか？

現場状況などにもよりますが、目安として、打ち合わせ・図面作成期間を除いて2〜3ヵ月程度となります。

設置できない場所はありますか？

基本的に設置できない場所はありません。設置環境によっては条件付けが必要になる場合がありますので、現場毎にお打合せをさせて頂きます。

工事範囲を教えて下さい。

以下の項目は弊社の工事範囲外となります。
・基礎及びコンクリート工事　　・一次側および二次側電気配管通線工事　　・工事用電源　　・カッター入れ、埋め戻し、補修仕上げ　　・現場養生　　・その他（要相談とさせて頂きます。）

家の中から遠隔操作で門扉の開け閉めができますか？

電気工事業者と打合せが必要ですが、宅内からの開閉操作は可能です。ただし、開閉時に周辺の安全確認を行っていただく必要がありますので、目視確認が出来るカメラ等の設置をお願いします。

メンテナンスに関して

自動門扉の保証期間は？

納入した駆動装置の保証期間は、竣工お引き渡し後1年です。ただし、
・装置が設置されている地域や環境の特殊性による特別なもの
・その他天災や災害などに起因する保守点検
については、有償となります。

納品後のメンテナンス契約などはありますか？

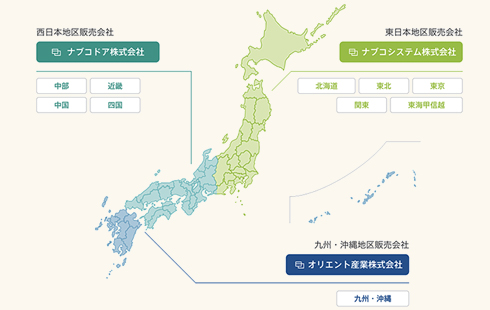

納入した駆動装置は、定められた保守点検（定期的な点検・調整・給油・修理）ならびに部品交換などを実施のうえ、お使いいただくことをお勧めしています。ナブコ販売会社と保守契約をしていただくことで、定期的な装置の保守点検などを販売会社またはその指定会社が責任をもっておこないます。保守点検の項目は仕様により異なります。

その他について

工事店を通さず直接購入可能ですか？

基礎工事は当社の施工範囲外です。必ず建築会社等の専門業者による基礎工事・電気工事・その他付帯工事が必要となります。外構業者・工務店などの工事業者を介してのご依頼をお願いいたします。

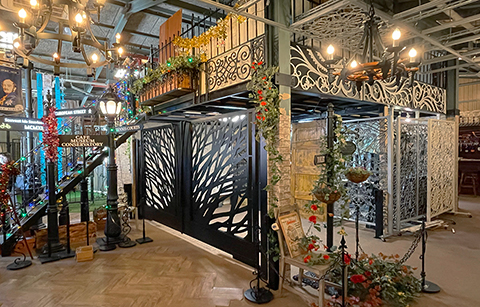

Showroom
展示場

お客様相談

展示場では自動門扉に直接触れたり、動きを見てみたりと、実際に製品を確認いただけます。
また、設計・施工・デザインの専門スタッフがお客様に直接ヒアリングし、理想をかなえるお手伝いをいたします。
万全のご案内・ご相談をするため、展示場へお越しの際は、必ず事前に予約をお取りください。

住所	〒132-0021 東京都江戸川区中央1-14-2
営業時間	9：00～17：30
定休日	土日祝・夏季・年末年始
電話番号	03-3655-7771

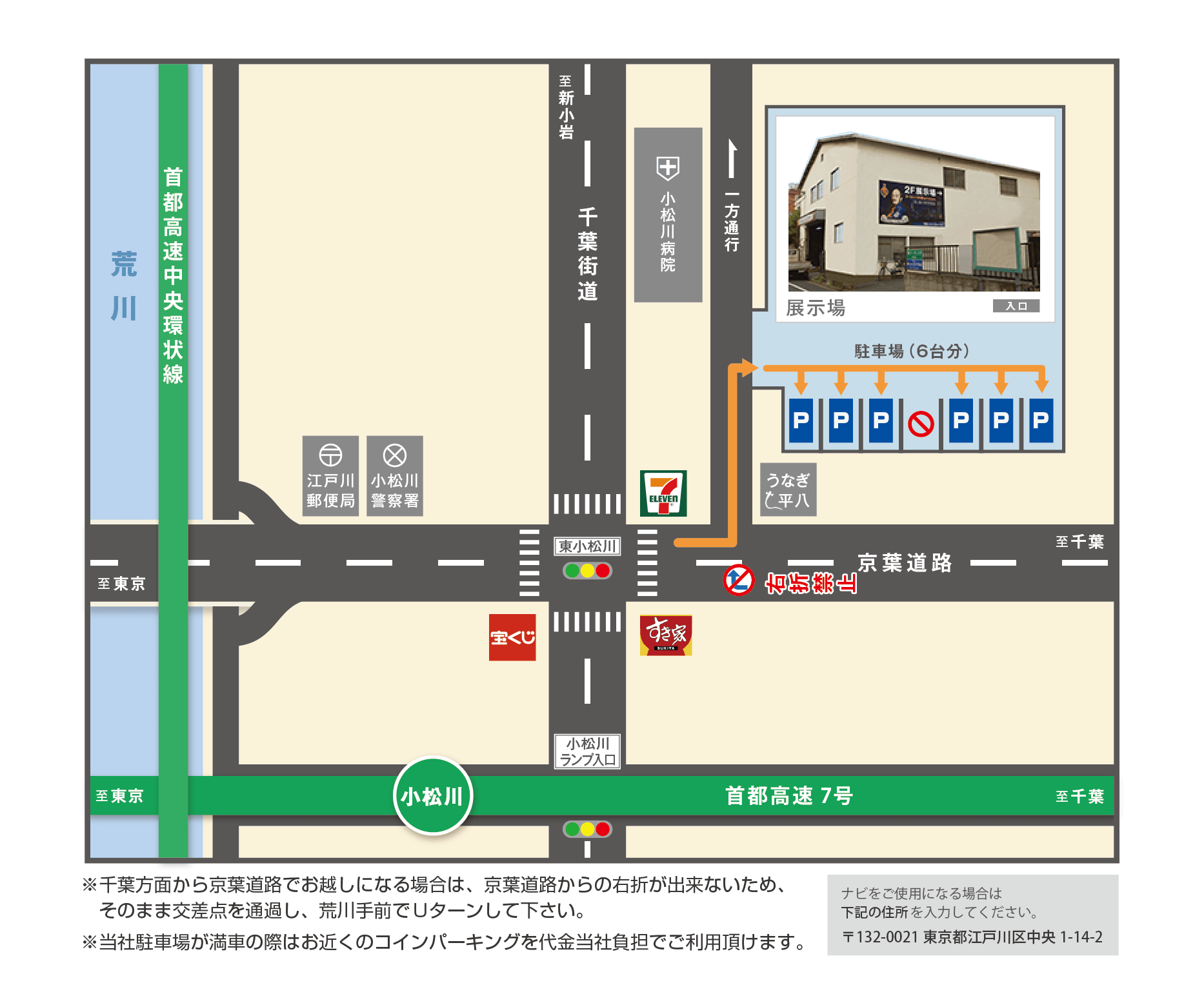

お車でお越しの場合
